سنسور خازنی یک حسگر غیرتماسی است که با تغییر ظرفیت الکتریکی، حضور یا نزدیکی جسم را تشخیص می‌دهد. اگر می‌خواهید بدانید سنسور خازنی چیست و چگونه کار می‌کند، در این مقاله با تعریف ساده، نحوه عملکرد، کاربرصصدها و نکات مهم انتخاب آن آشنا می‌شوید.
این سنسورها برای تشخیص انواع مواد، از جمله مایعات و جامدات، کاربرد دارند و در مدل‌های مختلفی مثل سنسور خازنی ۲۲۰ ولت، سنسور خازنی کوچک و سنسور خازنی قطر 30 عرضه می‌شوند. در ادامه همچنین به انواع سنسور خازنی، نکات خرید سنسور خازنی و تفاوت برندهایی مثل سنسور خازنی آتونیکس و سنسور خازنی تبریز پژوه اشاره می‌کنیم.
سنسور خازنی چیست؟
سنسور خازنی چیست و چگونه کار می‌کند؟ این حسگر خازنی با تغییر ظرفیت خازنی و بدون تماس مستقیم، حضور جسم، سطح مایع یا مواد جامد را تشخیص می‌دهد. به همین دلیل، در تشخیص غیرتماسی و محیط‌های صنعتی کاربرد زیادی دارد.
ایده اصلی آن ساده است: وقتی ماده‌ای نزدیک صفحه حسگر قرار می‌گیرد، میدان الکتریکی و ظرفیت تغییر می‌کند و سنسور این تغییر را به سیگنال خروجی تبدیل می‌کند.
تعریف ساده سنسور خازنی
این قطعه یک capacitive sensor است که برای تشخیص فلز، پلاستیک، شیشه، پودر و حتی سطح آب به‌کار می‌رود.
ایده اصلی تشخیص در سنسور خازنی
در این فناوری، سنسور با مقایسه مقدار ظرفیت پایه و ظرفیت جدید، نزدیک شدن یا عبور ماده را شناسایی می‌کند؛ بدون تماس، فرسایش مکانیکی یا نیاز به فشار مستقیم.
سنسور خازنی چگونه کار می‌کند؟
سنسور خازنی با ایجاد یک میدان الکتریکی، تغییرات نزدیک سطح حسگر را تشخیص می‌دهد. وقتی جسمی وارد این میدان می‌شود، ثابت دی‌الکتریک محیط تغییر می‌کند و مدار داخلی آن را به سیگنال خروجی تبدیل می‌کند. به همین دلیل برای تشخیص سطح مایعات، پودرها و مواد غیر فلزی کاربرد زیادی دارد.
نقش میدان الکتریکی و الکترودها
الکترودهای حسگر یک خازن را تشکیل می‌دهند و اطراف آن‌ها میدان الکتریکی ایجاد می‌شود. هر تغییری در فاصله یا جنس محیط، ظرفیت خازنی را تغییر می‌دهد.
اثر تغییر دی‌الکتریک بر تشخیص
با نزدیک شدن جسم، مقدار دی‌الکتریک افزایش یا کاهش می‌یابد و سنسور این اختلاف را به‌صورت حضور یا عدم حضور جسم می‌فهمد.
چرخه خروجی و فعال‌سازی
- ایجاد میدان الکتریکی
- تغییر ظرفیت با نزدیک شدن جسم
- پردازش سیگنال توسط مدار
- فعال شدن خروجی سوئیچینگ
انواع سنسور خازنی
سنسور خازنی چیست و چگونه کار می‌کند؟ به‌طور خلاصه، این سنسورها با تغییر ظرفیت خازنی، حضور یا سطح مواد را تشخیص می‌دهند. انتخاب نوع مناسب به جنس ماده، فاصله تشخیص و شرایط نصب بستگی دارد. در خرید سنسور خازنی، باید بدانید مدل مناسب برای مایعات، جامدات یا فضاهای محدود کدام است.
| نوع | کاربرد |
|---|---|
| مواد جامد | تشخیص پودر، گرانول و ذرات |
| مایعات | سنسور خازنی تشخیص سطح آب و سیالات |
| تنظیم‌پذیر | تنظیم حساسیت برای شرایط مختلف |
| کوچک و قطر 30 | نصب در محدودیت فضا و ماشین‌آلات |
مشاوره تخصصی انتخاب سنسور
انتخاب صحیح سنسور می‌تواند نقش مهمی در افزایش دقت، کاهش خطا و بهبود عملکرد سیستم‌های اتوماسیون صنعتی داشته باشد. اگر برای انتخاب مدل مناسب یا دریافت اطلاعات فنی به مشاوره نیاز دارید، کارشناسان آداک تجارت فردا آماده پاسخگویی به سوالات شما هستند. برای ارتباط با ما به صفحه تماس با ما مراجعه کنید.
سنسور خازنی برای مواد جامد
این مدل‌ها برای تشخیص وجود مواد در مخزن، سیلو و خطوط تولید مناسب‌اند.
سنسور خازنی برای مایعات
برای سطح آب و سیالات دیگر، به‌ویژه در مخازن و تانک‌ها، کاربرد زیادی دارند.
سنسور خازنی تنظیم‌پذیر و ثابت
مدل‌های تنظیم‌پذیر انعطاف بیشتری دارند؛ مدل ثابت ساده‌تر و سریع‌تر نصب می‌شود.
سنسور خازنی کوچک و مدل‌های قطر 30
سنسور خازنی کوچک و سنسور خازنی قطر 30 برای فضاهای محدود و نصب صنعتی رایج هستند؛
کاربرد سنسور خازنی در تشخیص سطح آب
سنسور خازنی برای تشخیص سطح آب زمانی مناسب است که نیاز به کنترل بدون تماس مستقیم، نصب ساده و پاسخ سریع داشته باشید. این سنسور تغییر ظرفیت الکتریکی را با نزدیک شدن آب تشخیص می‌دهد و می‌تواند روی برخی مخزن‌ها، حتی از بیرون دیواره، کار کند. با این حال، ضخامت مخزن، جنس بدنه و نوع مایع روی دقت آن اثر مستقیم دارند.
تشخیص سطح آب در مخزن
در مخزن‌های ذخیره، این سنسور برای اعلام پرشدن، خالی‌شدن یا رسیدن به نقطه مشخص سطح آب استفاده می‌شود. برای آب تمیز و شرایط پایدار، عملکرد آن معمولاً قابل‌اعتماد است؛ اما کالیبراسیون دقیق ضروری است.
ملاحظات نصب روی مخزن فلزی و غیرفلزی
روی مخزن غیرفلزی نصب بیرونی رایج‌تر است. در مخزن فلزی، باید محل نصب و فاصله‌گذاری دقیق بررسی شود. ضخامت دیواره زیاد یا ناهمواری سطح می‌تواند حساسیت را کاهش دهد.
محدودیت‌ها در مایعات رسانا و غیررسانا
برای مایعات بسیار رسانا، کف‌دار یا دارای رسوب، خطای اندازه‌گیری بیشتر می‌شود.
مزایا و محدودیت‌های سنسور خازنی
سنسور خازنی با تشخیص تغییر ظرفیت الکتریکی، اجسام جامد، مایع یا پودر را بدون تماس مستقیم شناسایی می‌کند. همین ویژگی آن را برای کاربردهایی مثل تشخیص سطح آب و کنترل مخازن مناسب کرده است. با این حال، عملکرد آن به تنظیم حساسیت و شرایط محیطی وابسته است.
مزایای اصلی در صنعت
- تشخیص غیرتماسی و کاهش استهلاک
- نصب ساده و ابعاد مناسب، از جمله مدل‌های سنسور خازنی کوچک
- قابل استفاده برای انواع سنسور خازنی در مایعات، جامدات و پودرها

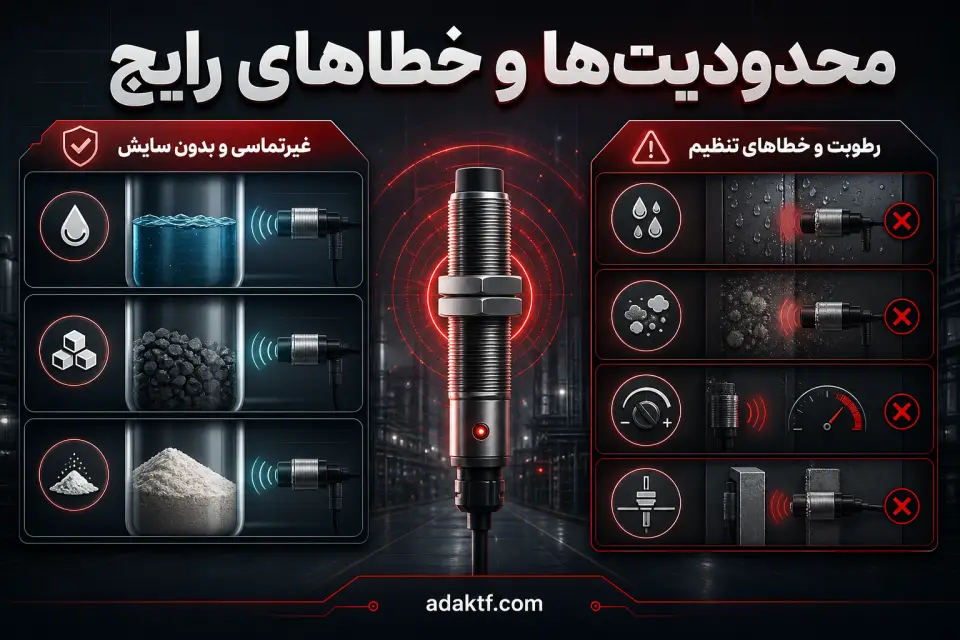

محدودیت‌ها و خطاهای رایج
- حساسیت به رطوبت، گردوغبار و تغییرات محیطی
- تنظیم نبودن حساسیت، که باعث خطای تشخیص می‌شود
- انتخاب اشتباه برای مایعات خاص یا مخازن فلزی
- در مدل‌هایی مثل سنسور خازنی 220 ولت یا سنسور خازنی قطر 30 باید سازگاری نصب بررسی شود
نکات مهم در خرید سنسور خازنی (کاپاسیتیو)
برای خرید سنسور خازنی باید فقط به قیمت نگاه نکنید. ولتاژ تغذیه، فاصله تشخیص، ابعاد بدنه، نوع خروجی و شرایط نصب، مستقیماً روی عملکرد اثر می‌گذارند. اگر کاربرد شما تشخیص سطح آب است، جنس مخزن، ضخامت دیواره و نویز محیط هم مهم است.
مدل‌های سنسور خازنی ۲۲۰ ولت معمولاً در مدارهای فرمان ساده‌تر استفاده می‌شوند، اما برای PLC باید نوع خروجی را دقیق بررسی کنید. در برندهایی مثل سنسور خازنی آتونیکس یا سنسور خازنی تبریز پژوه، اصالت کالا و تطابق مشخصات فنی با دیتاشیت اهمیت زیادی دارد.
ولتاژ تغذیه و مدل‌های 220 ولت
با مدار فرمان یا PLC سازگار بودن را بررسی کنید. خروجی NPN، PNP یا رله‌ای را اشتباه انتخاب نکنید.
فاصله تشخیص و ابعاد بدنه
در سنسور خازنی کوچک یا سنسور خازنی قطر 30 فضای نصب محدود است؛ اما فاصله تشخیص معمولاً کمتر می‌شود.
خروجی، نوع نصب و شرایط محیطی
- IP متناسب با رطوبت و گردوغبار انتخاب شود.
- برای مخزن آب، نصب و کالیبراسیون
روش نصب و تنظیم سنسور خازنی (کاپاسیتیو)
برای عملکرد دقیق، سنسور خازنی را ابتدا در محلی پایدار و دور از لرزش، رطوبت مستقیم و منابع تداخل نصب کنید. این سنسورها با تغییر ظرفیت خازنی، وجود مایعات، جامدات یا سطح آب را تشخیص می‌دهند و تنظیم درست آن‌ها دقت را بالا می‌برد. اگر سنسور خازنی تشخیص سطح آب یا مدل‌های سنسور خازنی ۲۲۰ ولت و سنسور خازنی کوچک را به‌کار می‌برید، مرحله تنظیم حساسیت اهمیت بیشتری دارد.
- انتخاب محل نصب: فاصله از دیواره فلزی، کابل قدرت و منابع نویز را رعایت کنید.
- تنظیم حساسیت: با پیچ یا دکمه تنظیم، نقطه سوئیچ را روی ماده هدف تنظیم کنید.
- تست عملکرد: چند بار حضور و عدم حضور سطح آب را بررسی کنید.
- رفع خطا: در صورت خطای تشخیص، حساسیت، فاصله و اتصال زمین را بازبینی کنید.
- از تماس مستقیم با آب و ضربه مکانیکی جلوگیری کنید.
- در محیط‌های صنعتی، نویز الکتریکی را جدی بگیرید.
مقایسه سنسور خازنی با سنسورهای مشابه
برای تشخیص سطح آب یا مواد غیرفلزی، سنسور خازنی اغلب از گزینه‌های دیگر دقیق‌تر و انعطاف‌پذیرتر است. این سنسور به تغییر ظرفیت الکتریکی ناشی از حضور ماده حساس می‌شود و می‌تواند روی پلاستیک، شیشه، پودر و مایع هم کار کند. اما انتخاب درست به جنس هدف، فاصله نصب و شرایط محیطی بستگی دارد.
| نوع سنسور | کاربرد بهتر | نکته |
|---|---|---|
| خازنی | سطح آب، مواد غیرفلزی | حساس به رطوبت و تنظیم |
| القایی | فلزات | دقیق‌تر برای هدف فلزی |
| نوری | تشخیص سریع و بدون تماس | به آلودگی سطح حساس است |
تفاوت با سنسور القایی
برخلاف سنسور خازنی که قادر به تشخیص فلزات و بسیاری از مواد غیرفلزی مانند مایعات، پلاستیک، چوب و شیشه است، سنسور القایی تنها برای تشخیص اجسام فلزی طراحی شده و به دلیل دقت بالا و مقاومت در محیط‌های صنعتی، کاربرد گسترده‌ای در خطوط تولید و اتوماسیون دارد. اگر می‌خواهید با نحوه عملکرد، انواع، کاربردها و نکات مهم انتخاب این سنسورها آشنا شوید، پیشنهاد می‌کنیم مقاله «سنسور القایی چیست؟ کاربردها، انواع و نحوه عملکرد در صنعت» را مطالعه کنید.
تفاوت با سنسور نوری
برخلاف سنسور خازنی که با تغییر ظرفیت خازنی، اجسام فلزی و غیرفلزی را در فاصله کوتاه تشخیص می‌دهد، سنسورهای نوری Leuze با استفاده از پرتو نور، امکان تشخیص اجسام از فواصل بیشتر و با دقت بالاتر را فراهم می‌کنند. این ویژگی آن‌ها را برای کاربردهایی مانند خطوط تولید، بسته‌بندی و کنترل کیفیت به گزینه‌ای ایده‌آل تبدیل کرده است. اگر می‌خواهید با انواع، نحوه عملکرد و کاربردهای این تجهیزات آشنا شوید، پیشنهاد می‌کنیم مقاله «سنسور نوری Leuze (لویز) چیست و چه کاربردی دارد؟» را مطالعه کنید.
تفاوت با سنسور لیزری
در حالی که سنسور خازنی برای تشخیص مواد فلزی و غیرفلزی در فاصله کوتاه کاربرد دارد، سنسورهای لیزری گزینه‌ای ایده‌آل برای اندازه‌گیری دقیق فاصله، کنترل ابعاد، تشخیص موقعیت و بازرسی قطعات در خطوط تولید هستند. برای آشنایی با مهم‌ترین کاربردهای این تجهیزات در اتوماسیون صنعتی، مطالعه مقاله «کاربرد سنسور لیزری در صنعت» را به شما پیشنهاد می‌کنیم.
چه زمانی سنسور خازنی انتخاب بهتری است
- وقتی هدف، آب یا مایع باشد
- وقتی مواد پلاستیکی یا پودری دارید
- وقتی تشخیص بدون تماس نزدیک نیاز است
خطاهای رایج در استفاده از سنسور خازنی
در کار با سنسور خازنی، چند خطای ساده می‌تواند باعث خطای تشخیص یا ناپایداری شود. اگر سنسور خازنی چیست و چگونه انتخاب و نصب شود را درست درک کنید، این خطاها تا حد زیادی قابل پیشگیری‌اند. در ادامه، رایج‌ترین اشتباه‌ها و راهکار کوتاه هرکدام را می‌بینید.
- اشتباه در انتخاب مدل: برای سطح آب، قطر بدنه، ولتاژ و نوع خروجی را با کاربرد هماهنگ کنید؛ مثلاً سراغ مدل نامتناسب نروید.
- نصب در محیط نامناسب: فاصله از مخزن فلزی، رطوبت شدید و نویز الکتریکی را بررسی کنید و در صورت نیاز شیلد یا تنظیم فاصله به‌کار ببرید.
- نادیده گرفتن کالیبراسیون: حساسیت را روی همان ماده هدف تنظیم کنید؛ کالیبراسیون دوره‌ای، خطا را کمتر می‌کند.
اشتباه در انتخاب مدل
مدل‌های سنسور خازنی کوچک یا سنسور خازنی ۲۲۰ ولت همیشه برای هر پروژه مناسب نیستند.
نصب در محیط نامناسب
در کنار سطوح فلزی یا با تغییرات دمایی زیاد، عملکرد سنسور می‌تواند ناپایدار شود.
نادیده گرفتن کالیبراسیون
- تشخیص اشتباه (False Detection): سنسور جسم را در زمانی که نباید تشخیص می‌دهد.
- عدم تشخیص هدف (Missed Detection): جسم از مقابل سنسور عبور می‌کند اما سنسور واکنشی نشان نمی‌دهد.
- کاهش دقت اندازه‌گیری: فاصله تشخیص از مقدار واقعی خارج می‌شود.
- حساسیت به شرایط محیطی: تغییرات رطوبت، دما، گردوغبار یا تجمع مواد روی سطح سنسور باعث خطا می‌شود.
- افزایش توقف خط تولید: خطاهای تشخیص می‌توانند باعث توقف ناخواسته ماشین‌آلات یا عملکرد نادرست سیستم شوند.
سوالات پرتکرار
سنسور خازنی برای تشخیص سطح آب دقیق است؟
بله، برای مایعاتی مثل آب معمولاً دقت خوبی دارد؛ اما جنس مخزن، فاصله نصب و تنظیم حساسیت روی نتیجه اثر می‌گذارند.
آیا سنسور خازنی ۲۲۰ ولت برای همه کاربردها مناسب است؟
خیر. این مدل برای برخی کاربردهای صنعتی مناسب است، ولی باید با نوع بار، ولتاژ مدار و شرایط ایمنی سیستم هماهنگ باشد.
تفاوت سنسور خازنی کوچک با مدل‌های بزرگ‌تر چیست؟
مدل کوچک برای فضاهای محدود مناسب‌تر است، اما مدل‌های بزرگ‌تر معمولاً نصب آسان‌تر یا بدنه مقاوم‌تری دارند.
چطور بین سنسور خازنی آتونیکس و تبریز پژوه انتخاب کنم؟
به نوع کاربرد، کیفیت ساخت، خدمات پس از فروش، سازگاری فنی و موجودی قطعه نگاه کنید.
برای خرید سنسور خازنی به چه مشخصاتی توجه کنم؟
نوع خروجی، ولتاژ کاری، فاصله تشخیص، قطر بدنه، جنس بدنه و شرایط محیطی مهم‌ترین موارد هستند.
جمع‌بندی
سنسور خازنی یک راهکار غیرتماسی و دقیق برای تشخیص سطح، حضور یا عبور مواد است و در کاربردهایی مثل تشخیص سطح آب بسیار مفید عمل می‌کند. اگر در جست‌وجوی خرید سنسور خازنی هستید، فقط به نام برند اکتفا نکنید؛ نوع ماده، شرایط محیطی، ولتاژ کاری، ابعاد و کیفیت ساخت، روی عملکرد نهایی اثر مستقیم دارند.
در بازار، مدل‌هایی مثل سنسور خازنی آتونیکس، سنسور خازنی تبریز پژوه، سنسور خازنی ۲۲۰ ولت و سنسور خازنی کوچک هرکدام برای نیاز خاصی مناسب‌اند. برای انتخاب درست، باید انواع سنسور خازنی را با دقت بررسی کنید تا هم دقت تشخیص بالا باشد و هم خطای نصب و تنظیم کاهش پیدا کند.
جمع‌بندی این است که سنسور خازنی یک گزینه ساده، دقیق و غیرتماسی برای تشخیص سطح آب و مواد مختلف است؛ اما انتخاب درست آن به شرایط واقعی پروژه وابسته است. در عمل، اگر نوع ماده، فاصله تشخیص، ولتاژ تغذیه، ابعاد بدنه و برند را درست بررسی کنید، می‌توانید بین مدل‌هایی مثل سنسور خازنی ۲۲۰ ولت، سنسور خازنی کوچک یا سنسور خازنی قطر 30 انتخاب مطمئن‌تری داشته باشید.
برای خرید سنسور خازنی بهتر است فقط به قیمت توجه نکنید؛ حساسیت به رطوبت، جنس مخزن، نوع نصب و کاربرد واقعی اهمیت بیشتری دارند. در بازار، مدل‌های سنسور خازنی آتونیکس و سنسور خازنی تبریز پژوه از گزینه‌های شناخته‌شده هستند، اما انتخاب نهایی باید با مشخصات فنی و نیاز فرآیند هماهنگ باشد.
به‌طور خلاصه، سنسور خازنی چیست و چگونه کار می‌کند؟ با تغییر میدان الکتریکی و شناسایی اختلاف ظرفیت، حضور یا سطح ماده را تشخیص می‌دهد. همین ساختار باعث شده انواع سنسور خازنی در صنایع مختلف برای تشخیص سطح آب، مواد پودری، گرانولی و حتی برخی مایعات کاربرد داشته باشند؛ به شرطی که نصب و تنظیم آن درست انجام شود.
