نحوه انتخاب سنسور تشخیص ارتفاع یعنی ابتدا نوع قطعه، بازه ارتفاع، جنس سطح و دقت موردنیاز را مشخص کنید و سپس سنسوری را برگزینید که با شرایط خط تولید شما سازگار باشد. اگر این انتخاب درست انجام نشود، خطای اندازه‌گیری، توقف تولید و افزایش ضایعات به‌دنبال دارد و همین موضوع مستقیماً روی کیفیت و هزینه اثر می‌گذارد. برای همین، تصمیم‌گیری در این بخش فقط خرید یک تجهیز نیست، بلکه بخشی از کنترل پایدار فرآیند است. در ادامه با معیارهای انتخاب، تفاوت گزینه‌های رایج و مسیر اقدام عملی آشنا می‌شوید تا انتخابی دقیق‌تر و کم‌ریسک‌تر داشته باشید.
نحوه انتخاب سنسور تشخیص ارتفاع چیست؟
نحوه انتخاب سنسور تشخیص ارتفاع یعنی تعیین سنسوری که بتواند ارتفاع قطعه را با دقت لازم، متناسب با جنس، فاصله نصب و سرعت خط اندازه‌گیری کند. این انتخاب مستقیماً روی کنترل کیفیت و کاهش توقف خط اثر می‌گذارد و در خطوطی با تغییر ابعاد قطعه، خطای تنظیم را کم می‌کند.
سنسور تشخیص ارتفاع قطعه یعنی چه؟
سنسور تشخیص ارتفاع قطعه یعنی حسگری که اختلاف سطح یا فاصله عمودی قطعه را به سیگنال قابل‌استفاده برای کنترلر تبدیل می‌کند. در کاربردهای صنعتی، دقت در محدوده میلی‌متر یا حتی دهم میلی‌متر می‌تواند برای عبور یا رد قطعه تعیین‌کننده باشد.
هر خطای کوچک در اندازه‌گیری ارتفاع می‌تواند به افت کیفیت، خطای مونتاژ و افزایش ضایعات منجر شود.
چرا انتخاب درست آن مهم است؟
نحوه انتخاب سنسور تشخیص ارتفاع باید با نوع قطعه، سرعت نوار و شرایط محیط هماهنگ باشد. برای نمونه، گردوغبار، لرزش و بازتاب سطح براق می‌تواند خوانش را تغییر دهد. انتخاب درست، تنظیمات را پایدارتر و خط تولید را قابل‌پیش‌بینی‌تر می‌کند.
| معیار | نکته کلیدی |
|---|---|
| جنس قطعه | فلزی، پلاستیکی یا شفاف |
| فاصله نصب | متناسب با محدوده کاری سنسور |
| سرعت خط | پاسخ سریع برای عبور قطعه |
- دامنه اندازه‌گیری را با ارتفاع واقعی قطعه تطبیق دهید.
- شرایط محیطی مثل گردوغبار و لرزش را بررسی کنید.
چه عواملی در انتخاب اثر دارند؟
نحوه انتخاب سنسور تشخیص ارتفاع یعنی سنجش هم‌زمان جنس قطعه، فاصله نصب و شرایط محیطی تا سنسور با خطای کم ارتفاع را بخواند. برای سطوح براق، شفاف یا تیره، فناوری و زاویه نصب فرق می‌کند. در خطوط دارای گردوغبار یا لرزش، پایداری سیگنال از قیمت مهم‌تر است.
| عامل | اثر | نکته انتخاب |
|---|---|---|
| جنس سطح | تغییر بازتاب | برای براق‌ها تنظیم حساسیت |
| فاصله نصب | کاهش دقت | بازه کاری را با حاشیه امن بگیرید |
| دما و گردوغبار | نوسان خروجی | IP و محدوده دمایی را چک کنید |
جنس و رنگ قطعه چه اثری دارد؟
جنس و رنگ قطعه یعنی میزان بازتاب یا جذب نور از سطح. قطعه براق سیگنال را تقویت می‌کند و سطح تیره آن را ضعیف‌تر. برای قطعات شفاف، سنسور نوری خاص یا فیلتر مناسب لازم است تا خطای تشخیص کم شود.
فاصله نصب چقدر مهم است؟
فاصله نصب است که بازه عملکرد سنسور را مشخص می‌کند. اگر فاصله کمتر یا بیشتر از محدوده نامی باشد، لبه‌های قطعه اشتباه خوانده می‌شوند و دقت کنترل ارتفاع افت می‌کند.
- محدوده کاری سنسور را با ارتفاع واقعی قطعه تطبیق دهید.
- زاویه نصب را برای سطح براق یا ناهموار بررسی کنید.
- تحمل لرزش و دمای محیط را با دیتاشیت مقایسه کنید.
محیط صنعتی چه محدودیت‌هایی می‌سازد؟
محیط صنعتی یعنی گردوغبار، رطوبت، لرزش و دمای متغیر که روی نحوه انتخاب سنسور تشخیص ارتفاعاثر مستقیم دارد. سنسوری…

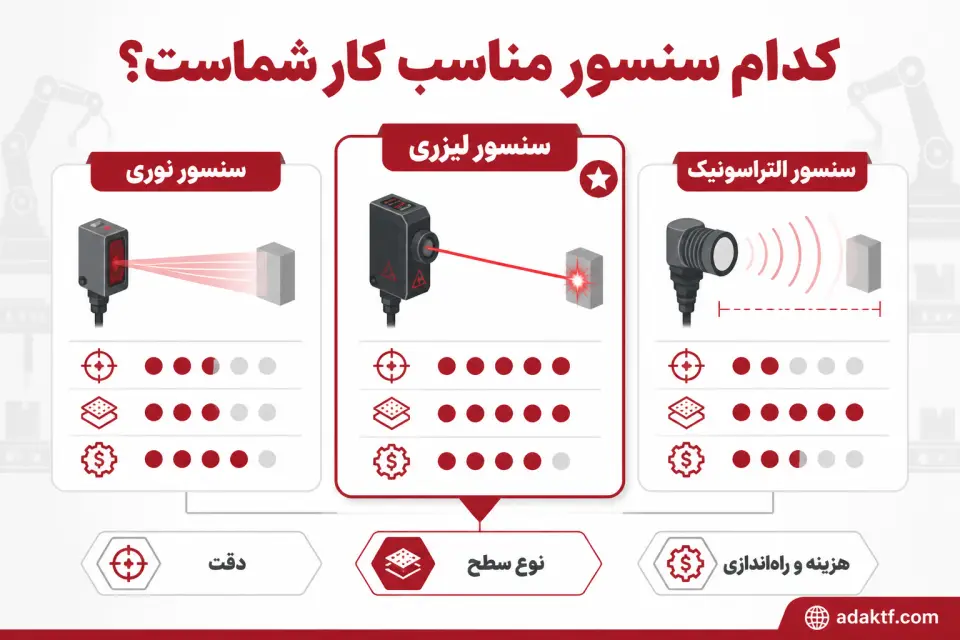

کدام نوع سنسور مناسب‌تر است؟
برای نحوه انتخاب سنسور تشخیص ارتفاع باید به جنس قطعه، فاصله کاری و سرعت خط توجه کرد. سنسوری که روی سطح براق خوب جواب می‌دهد، ممکن است روی سطح تیره یا ناهموار خطا بدهد. آداک تجارت فردا معمولاً همین سه شاخص را مبنای انتخاب قرار می‌دهد.
| نوع | دقت | فاصله | حساسیت | کاربرد |
|---|---|---|---|---|
| نوری | بالا | کوتاه تا متوسط | متوسط | بسته‌بندی و مونتاژ |
| لیزری | خیلی بالا | متوسط | کم | اندازه‌گیری دقیق |
| التراسونیک | متوسط | متوسط تا بلند | کم | سطوح متنوع |
| القایی | بالا | کوتاه | بسیار زیاد | قطعات فلزی |
سنسور نوری چه زمانی بهتر است؟
سنسور نوری یعنی حسگری که با بازتاب یا قطع نور، ارتفاع یا حضور قطعه را تشخیص می‌دهد. برای قطعات با لبه مشخص و سرعت خط متوسط مناسب است، اما گردوغبار و سطح براق می‌تواند دقت را کم کند.
سنسور لیزری کِی انتخاب می‌شود؟
سنسور لیزری یعنی ابزاری که با پرتو متمرکز، تغییرات میلی‌متری ارتفاع را می‌سنجد. وقتی دقت بالا و تکرارپذیری مهم باشد، انتخاب خوبی است؛ بااین‌حال، هم‌راستایی دقیق و هزینه نصب را هم باید سنجید.
سنسور التراسونیک برای چه کاربردی خوب است؟
سنسور التراسونیک یعنی حسگری که با موج صوتی، فاصله تا سطح را اندازه می‌گیرد. برای قطعات شفاف، تیره یا با جنس‌های متفاوت مفید است و در نحوه انتخاب سنسور تشخیص ارتفاع گزینه‌ای انعطاف‌پذیر به شمار می‌آید.
سنسور القایی چه محدودیتی دارد؟
سنسور القایی یعنی سنسوری که فقط حضور فلز…
چطور دقت موردنیاز را بسنجیم؟
نحوه انتخاب سنسور تشخیص ارتفاع یعنی ابتدا بدانیم قطعه را با چه دقتی باید بخوانیم، نه این‌که فقط به عدد کاتالوگ تکیه کنیم. در کاربردهای صنعتی، سه معیار رزولوشن، تکرارپذیری و تلورانس تولید کنار هم تعیین می‌کنند سنسور واقعاً مناسب هست یا نه.
رزولوشن سنسور یعنی چه؟
رزولوشن یعنی کوچک‌ترین تغییری که سنسور می‌تواند تشخیص دهد. اگر رزولوشن 0.1 میلی‌متر باشد، اختلاف‌های کمتر از این مقدار ممکن است در خروجی دیده نشوند. برای قطعه‌ای با تغییر ارتفاع 0.3 میلی‌متر، معمولاً رزولوشن 0.05 تا 0.1 میلی‌متر منطقی‌تر است.
دقت اسمی همیشه برابر دقت واقعی نصب نیست.
تکرارپذیری را چطور بررسی کنیم؟
تکرارپذیری یعنی سنسور وقتی یک نقطه ثابت را چند بار می‌سنجد، چقدر نتیجه‌های نزدیک به هم می‌دهد. این عدد در دیتاشیت معمولاً بر حسب میکرومتر یا صدم میلی‌متر می‌آید. در خطوط پرسرعت، تکرارپذیری از رزولوشن مهم‌تر می‌شود.
تلورانس قطعه را چگونه در نظر بگیریم؟
تلورانس یعنی بازه مجاز تغییرات خود قطعه در تولید. اگر ارتفاع اسمی 20 میلی‌متر و تلورانس ±0.2 میلی‌متر باشد، سنسور باید این بازه را با حاشیه امن پوشش دهد.
- بازه واقعی ارتفاع قطعه را اندازه بگیرید.
- رزولوشن سنسور را از تلورانس کوچک‌تر انتخاب کنید.
- تکرارپذیری را با شرایط نصب واقعی تطبیق دهید.
نصب و راه‌اندازی چگونه انجام می‌شود؟
نحوه انتخاب سنسور تشخیص ارتفاع یعنی تعیین جایی که سنسور، قطعه را بدون خطای ناشی از فاصله، لرزش و هم‌محوری بخواند. برای خط‌های اتوماسیون، این انتخاب باید با جنس قطعه و سرعت حرکت آن هماهنگ باشد؛ چون کوچک‌ترین انحراف، اندازه‌گیری ارتفاع را خراب می‌کند.
- محل نصب را روی مسیر عبور قطعه و دور از منبع نویز الکتریکی مشخص کنید.
- فاصله کاری را با دیتاشیت سنسور و ارتفاع واقعی قطعه تنظیم کنید.
- براکت را طوری ببندید که هم‌محوری سنسور و قطعه حفظ شود.
- نصب را از بخش کم‌لرزش شروع کنید و اتصالات مکانیکی را سفت کنید.
- با قطعه واقعی، چند بار عبور تکراری بگیرید و تغییر خروجی را ثبت کنید.
محل نصب را چطور پیدا کنیم؟
محل نصب یعنی نقطه‌ای که سنسور بیشترین دید پایدار را به سطح قطعه داشته باشد. بهتر است آن را جایی بگذارید که قطعه در مسیر خود تاب نخورد و موانع کناری، زاویه دید را نبندند. فاصله ثابت، نتیجه را قابل تکرار می‌کند.
زاویه نصب چه اثری دارد؟
زاویه نصب یعنی میزان چرخش سنسور نسبت به سطح قطعه، و همین زاویه مستقیم روی خطای خوانش اثر می‌گذارد. اگر سطح قطعه براق یا ناهموار باشد، حتی چند درجه انحراف هم بازتاب یا سیگنال را تغییر می‌دهد. تنظیم نهایی را با نمونه واقعی انجام دهید.
بعد از نصب چه تستی بگیریم؟
بعد از نصب، تست یعنی بررسی…
نقاط قوت و ضعف هر روش چیست؟
انتخاب نحوه انتخاب سنسور تشخیص ارتفاع یعنی سنجش دقت، پایداری و هزینه هر فناوری برای قطعه‌ای با جنس و سطح مشخص. در خطوطی که تغییر ارتفاع در حد میلی‌متر اهمیت دارد، سه عامل اصلی، حساسیت به سطح، فاصله کاری و سهولت تنظیم هستند. همین سه عامل، خطای توقف و ضایعات را تعیین می‌کنند.
نوری‌ها چه مزیتی دارند؟
نوری‌ها یعنی سنسورهایی که با بازتاب یا عبور نور کار می‌کنند و برای قطعات کوچک یا سرعت‌های بالا مناسب‌اند. وقتی سطح قطعه یکنواخت باشد، تنظیم آن‌ها معمولاً سریع‌تر از لیزر است و هزینه اولیه هم پایین‌تر می‌ماند. محدودیت اصلی، اثر رنگ و براقیت سطح است.

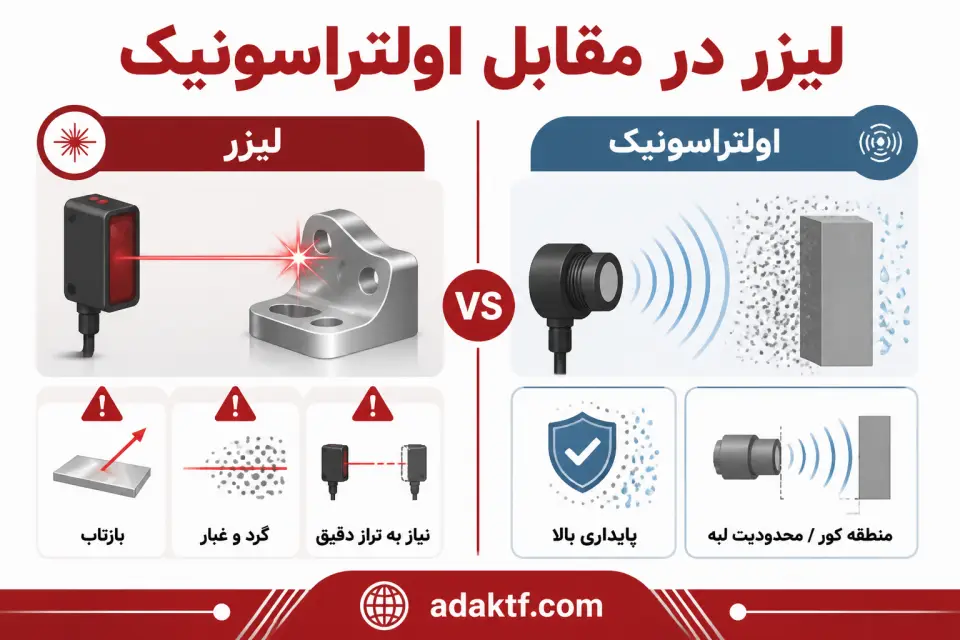

لیزر چه ریسکی دارد؟
لیزر یعنی سنسوری با پرتو متمرکز که در فاصله‌های بیشتر، دقت بهتری می‌دهد. این دقت برای اندازه‌گیری ارتفاع قطعه‌های فلزی یا پلاستیکی مفید است، اما سطح براق، گردوغبار و نیاز به هم‌محوری دقیق می‌تواند تنظیم را سخت‌تر کند و خطای نصب را بالا ببرد.
التراسونیک کجا محدود می‌شود؟
التراسونیک یعنی سنسوری که با موج صوتی فاصله را می‌سنجد و به رنگ سطح وابسته نیست. در محیط‌های آلوده یا بخارآلود، کارایی آن حفظ می‌شود، اما برای قطعات بسیار کوچک یا لبه‌های تیز، نقطه کور و پهنای پرتو می‌تواند دقت ارتفاع‌سنجی را محدود کند.
| روش | مزیت | محدودیت |
|---|---|---|
| نوری | تنظیم ساده | حساس به رنگ |
| لیزر | دقت بالا | حساس به بازتاب |
| التراسونیک | مستقل از رنگ | نقطه کور |
| فاکتور | اولویت |
|---|---|
| سطح قطعه | بالا |
| هزینه | متوسط |
| تنظیم | سریع |
چه خطاهایی را باید کم کرد؟
کاهش خطا یعنی حذف عوامل مزاحمی که باعث می‌شوند سنسور، ارتفاع قطعه را با انحراف بخواند. در نحوه انتخاب سنسور تشخیص ارتفاع باید هم خطای نصب را دید و هم خطای تنظیم خروجی را، چون هر دو مستقیماً روی تکرارپذیری و کیفیت کنترل اثر می‌گذارند.
- نصب نادرست و کج بودن محور سنسور
- انتخاب فاصله کاری نامناسب نسبت به قطعه
- آلودگی لنز یا سطح اپتیکی
- تنظیم نادرست خروجی PNP/NPN یا آستانه
اشتباه رایج در انتخاب چیست؟
اشتباه رایج یعنی انتخاب سنسوری که بازه اندازه‌گیری آن با اختلاف ارتفاع واقعی قطعه هم‌خوانی ندارد. اگر فاصله کاری کمتر از نیاز خط باشد، تغییرات کوچکِ نصب هم به خطای خوانش تبدیل می‌شود و در خطوط سریع، این خطا بیشتر دیده می‌شود.
| خطا | نشانه | راه‌حل |
|---|---|---|
| فاصله نامناسب | نوسان عدد خوانده‌شده | تنظیم دوباره فاصله و بازه کاری |
| آلودگی لنز | افت سیگنال | تمیزکاری دوره‌ای |
چطور نویز و خطا را کم کنیم؟
نویز یعنی تغییرات ناخواسته سیگنال که از لرزش، نور محیط یا سیم‌کشی نامناسب می‌آید. سرویس دوره‌ای هر 1 تا 3 ماه، مخصوصاً در محیط‌های گردوغباردار، به حفظ دقت کمک می‌کند.
سرویس دوره‌ای، ساده‌ترین راه برای حفظ پایداری اندازه‌گیری در بلندمدت است.
سؤالات متداول درباره نحوه انتخاب سنسور تشخیص ارتفاع
برای قطعات براق چه سنسوری مناسب‌تر است؟
برای سطح‌های براق، سنسوری مناسب‌تر است که به بازتاب مستقیم نور حساسیت کمتری داشته باشد. معمولاً مدل‌های لیزری با روش مثلث‌سازی یا سنسورهای فاصله‌سنج صنعتی با فیلتر نوری، نتیجه پایدارتر می‌دهند. زاویه نصب هم باید دقیق تنظیم شود.
اگر قطعه شفاف باشد چه کنم؟
برای قطعه شفاف، سنسورهای نوری معمولی اغلب خطا می‌دهند چون بخشی از پرتو را عبور می‌دهند. در این حالت، سنسورهای تشخیص شفافیت، التراسونیک یا ترکیب سنسور با پس‌زمینه کنترل‌شده انتخاب‌های عملی‌تری هستند. تست با نمونه واقعی ضروری است.
برای خط سریع چه مدلی بهتر است؟
در خط سریع، سنسوری لازم است که زمان پاسخ کوتاه و خروجی پایدار داشته باشد. مدل‌های لیزری و بعضی سنسورهای التراسونیک صنعتی، بسته به جنس قطعه و فاصله، مناسب‌اند. نرخ نمونه‌برداری باید با سرعت خط هماهنگ شود.
برای فاصله زیاد کدام گزینه بهتر است؟
برای فاصله زیاد، سنسوری بهتر است که برد کاری مشخص و خطای کم در بازه هدف داشته باشد. سنسورهای لیزری صنعتی معمولاً برای این کاربرد رایج‌اند، چون نقطه اندازه‌گیری دقیق‌تری می‌دهند. جنس سطح و نور محیط هم مهم است.
چطور بفهمم سنسور با PLC سازگار است؟
سازگاری یعنی نوع خروجی سنسور با ورودی PLC یکی باشد؛ مثلاً PNP، NPN، آنالوگ 0-10V یا 4-20mA. قبل از خرید، ولتاژ تغذیه، نوع سیگنال و ورودی‌های سریع PLC را با دیتاشیت…
جمع‌بندی
نحوه انتخاب سنسور تشخیص ارتفاع به این بستگی دارد که قطعه شما چه ابعاد، جنس، سرعت حرکت و دقت کنترلی دارد. برای کاربردهای صنعتی، باید فاصله تشخیص، نوع خروجی، سرعت پاسخ، مقاومت در برابر گردوغبار و شرایط نصب را هم‌زمان بررسی کنید تا سنسور در خط تولید دچار خطا نشود. اگر قطعات فلزی، پلاستیکی یا نامنظم دارید، انتخاب درست سنسور می‌تواند دقت تنظیم ارتفاع، کاهش توقف خط و بهبود کیفیت نهایی را به‌دنبال داشته باشد. در فرآیند نحوه انتخاب سنسور تشخیص ارتفاع، توجه به برند، مستندات فنی و سازگاری با PLC نیز اهمیت زیادی دارد. همچنین بهتر است پیش از خرید، محدوده اندازه‌گیری، نوع نصب و نیاز واقعی فرآیند را با مشخصات فنی محصول تطبیق دهید تا از هزینه‌های اضافی و دوباره‌کاری جلوگیری شود. برای انتخاب دقیق‌تر و دریافت مشاوره فنی متناسب با کاربرد صنعتی خود، می‌توانید با کارشناسان آداک تجارت فردا تماس بگیرید و گزینه مناسب را بر اساس نیاز واقعی خط تولیدتان بررسی کنید.
