سنسور مارک Leuze یکی از مهم‌ترین حسگرهای نوری در خطوط چاپ، بسته‌بندی و برش است که برای تشخیص علائم چاپ، مارک‌های ثبت و اختلاف کنتراست روی سطح محصول یا لیبل به‌کار می‌رود. این سنسور با دقت بالا، موقعیت مارک را شناسایی می‌کند و به کنترل دقیق فرآیند کمک می‌نماید.
اگر می‌خواهید بدانید سنسور مارک Leuze چیست، چگونه کار می‌کند، چه انواعی دارد و هنگام خرید باید به چه نکاتی توجه کنید، این راهنما دقیقاً برای همین هدف نوشته شده است. در ادامه، ساختار فنی، کاربردها، تفاوت‌ها و معیارهای انتخاب را به‌صورت خلاصه و کاربردی بررسی می‌کنیم.
سنسور مارک Leuze چیست؟
سنسور مارک Leuze یک حسگر نوری و کنتراست برای تشخیص Registration Mark و Print Mark در خطوط چاپ و بسته‌بندی است. این سنسور با مقایسه اختلاف بازتاب یا رنگِ سطح و علامت، موقعیت دقیق برش، لیبل یا توقف رول را تشخیص می‌دهد. در ماشین‌های Industrial Automation، دقت آن برای کنترل موقعیت و هماهنگی با PLC اهمیت زیادی دارد. به همین دلیل، در کاربردهایی مثل چاپ، بسته‌بندی و تشخیص علائم روی متریال‌های مختلف، انتخابی قابل اعتماد محسوب می‌شود.
سنسور کنتراست چگونه کار می‌کند؟
سنسور مارک Leuze با تابش نور LED یا لیزر روی سطح، بازتاب را دریافت می‌کند و اختلاف کنتراست بین مارک و زمینه را می‌سنجد. این اصل در Print Mark Sensor و Registration Mark Sensor برای ماشین چاپ و بسته‌بندی بسیار مهم است. سپس خروجی تشخیص به PLC یا سیستم کنترل ارسال می‌شود تا موقعیت برش، چاپ یا توقف خط دقیق تنظیم شود.
تابش نور
منبع نور، نقطه‌ای کنترل‌شده روی مارک می‌تاباند.
تشخیص اختلاف کنتراست
حسگر نوری، تفاوت بازتاب بین مارک و زمینه را به سیگنال قابل‌اعتماد تبدیل می‌کند.
ارسال سیگنال به PLC
خروجی PNP، NPN یا IO-Link به PLC می‌رسد و فرمان کنترلی را فعال می‌کند.
اجزای تشکیل‌دهنده سنسور مارک
سنسور مارک Leuze برای تشخیص Registration Mark و Print Mark به چند بخش اصلی تکیه می‌کند. منبع نور، ناحیه مارک را روشن می‌کند؛ اپتیک یا لنز، نور بازتابی را متمرکز می‌سازد؛ و گیرنده نوری، اختلاف Color Contrast را می‌سنجد. سپس مدار پردازش، سیگنال را تحلیل کرده و از طریق خروجی‌های PNP یا NPN به PLC می‌فرستد. بدنه صنعتی هم پایداری در Packaging Machine و Printing Machine را بالا می‌برد و به دقت، سرعت پاسخ و تکرارپذیری کمک می‌کند.
انواع سنسور مارک Leuze
سنسور مارک Leuze بر اساس منبع نور و روش تشخیص، برای کاربردهای مختلف چاپ و بسته‌بندی عرضه می‌شود. انتخاب درست آن به جنس سطح، رنگ مارک، سرعت خط و دقت موردنیاز بستگی دارد. به‌طور کلی، این سنسورها برای تشخیص Registration Mark، Print Mark و کنترل موقعیت رول استفاده می‌شوند.
White Light Mark Sensor
با نور سفید کار می‌کند و برای اغلب مارک‌های چاپی روی سطوح متنوع مناسب است. مزیت اصلی آن، انعطاف‌پذیری بالا در تشخیص کنتراست در خطوط بسته‌بندی است.
RGB Mark Sensor
از نور RGB یا چندطیفی استفاده می‌کند و برای مارک‌هایی با رنگ‌های متغیر یا اختلاف رنگ کم کاربرد دارد. این مدل در ماشین‌های چاپ و Label Detection دقت خوبی ارائه می‌دهد.
Laser Mark
کاربردهای سنسور مارک
- ماشین‌آلات چاپ: تشخیص Registration Mark برای هم‌زمانی دقیق چاپ و برش.
- دستگاه‌های بسته‌بندی: کنترل موقعیت فیلم و برچسب در Packaging Machine.
- صنایع غذایی: اطمینان از برش و چاپ درست روی بسته‌ها.
- صنایع دارویی: پایش دقیق مارک چاپ برای بسته‌بندی حساس و ردیابی.
- آرایشی و بهداشتی: تشخیص Print Mark روی لیبل و بسته‌بندی.
- تشخیص برش: کمک به برش در نقطه درست با Response Time بالا.
- کنترل موقعیت رول: حفظ موقعیت Roll در خطوط Industrial Automation.
مزایای سنسور مارک Leuze
- دقت بالا در تشخیص Registration Mark و Print Mark
- سرعت پاسخ مناسب برای خطوط سریع Packaging Machine و Printing Machine
- پایداری عملکرد در برابر تغییرات رنگ، سطح و Color Contrast
- سازگاری خوب با اتوماسیون صنعتی، PLC و IO-Link
- نصب و تنظیم آسان در بسیاری از کاربردهای صنعتی
- قابلیت اعتماد مناسب در محیط‌های صنعتی، با توجه به مدل و شرایط نصب
مشخصات فنی مهم
Light Source نوع نور را مشخص می‌کند و روی دقت تشخیص مارک چاپ اثر مستقیم دارد؛ نور سفید یا RGB برای کنتراست‌های مختلف مناسب‌تر است. Spot Size هرچه دقیق‌تر باشد، تشخیص روی علامت‌های کوچک بهتر می‌شود. Switching Frequency برای خطوط سریع چاپ و بسته‌بندی مهم است. Response Time تأخیر سنسور را نشان می‌دهد و در کنترل موقعیت نقش دارد. Detection Distance باید با فاصله نصب هماهنگ باشد. PNP / NPN سازگاری با ورودی PLC را تعیین می‌کند. IO-Link تنظیم‌پذیری و مانیتورینگ را ساده می‌کند. IP67 هم برای محیط‌های صنعتی و شست‌وشو اهمیت دارد.

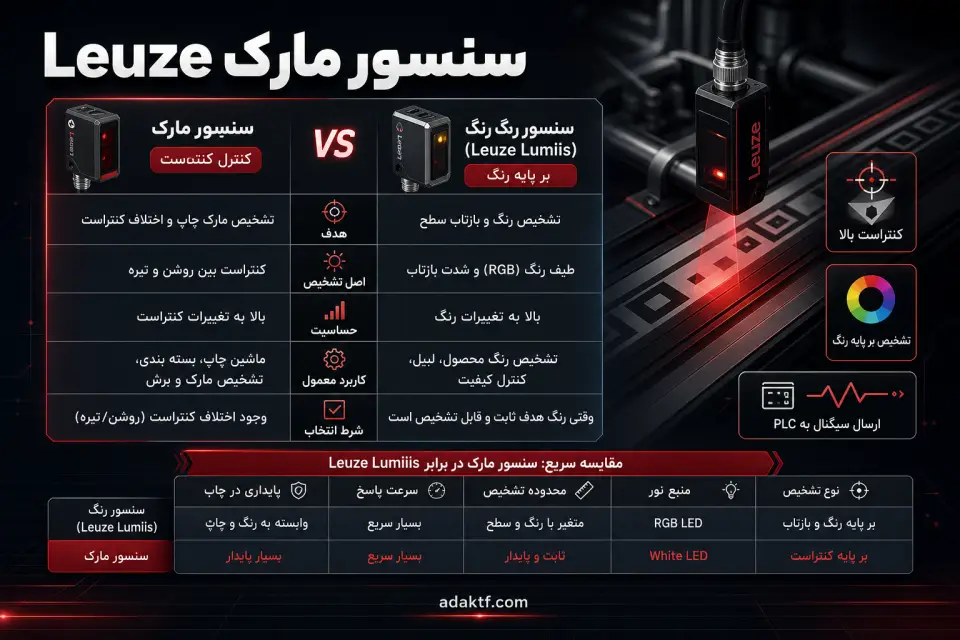

تفاوت سنسور مارک و سنسور رنگ
| ویژگی | سنسور مارک | سنسور رنگ |
|---|---|---|
| هدف تشخیص | Registration Mark و Print Mark | رنگ یا طیف سطح |
| نحوه عملکرد | تشخیص اختلاف کنتراست | تشخیص بازتاب/طیف رنگ |
| حساسیت | بالا به کنتراست | بالا به تفاوت رنگ |
| کاربرد رایج | Packaging Machine، Printing Machine | تفکیک محصول یا کنترل رنگ |
| شرایط انتخاب | وقتی مارک چاپ مهم است | وقتی رنگ معیار تصمیم است |
تفاوت سنسور مارک و سنسور لومیس
| مورد | سنسور مارک | سنسور لومیس Leuze |
|---|---|---|
| کاربرد | تشخیص Registration Mark و مارک چاپ | نام محلی/بازاری برای برخی سنسورهای نوری یا کنتراست Leuze |
| اصل تشخیص | اختلاف Color Contrast یا بازتاب نور | بسته به مدل، نوری، کنتراست یا مارک |
| دقت در مارک چاپ | بالا و مناسب Printing Machine | وابسته به مدل انتخابی |
| موارد استفاده | بسته‌بندی، چاپ، برش رول | کاربردهای عمومی اتوماسیون صنعتی |
لومیس اصطلاح رسمی رایج نیست؛ برای انتخاب دقیق، مدل فنی را بررسی کنید.
سازگاری با PLC
سنسور مارک Leuze معمولاً با PLCهای رایج در اتوماسیون صنعتی به‌خوبی سازگار است، به‌شرطی که نوع خروجی آن درست انتخاب شود. این سنسورها اغلب با خروجی‌های PNP یا NPN و در برخی مدل‌ها با IO-Link عرضه می‌شوند تا اتصال به ورودی دیجیتال و شبکه‌های صنعتی ساده‌تر شود.
- برای ورودی دیجیتال، ولتاژ و منطق سیگنال باید با PLC هماهنگ باشد.
- در IO-Link، امکان تنظیم و پایش دقیق‌تر فراهم می‌شود.
- در خطوط چاپ و بسته‌بندی، پاسخ سریع و سیگنال پایدار اهمیت زیادی دارد.
اگر مدل سنسور، نوع بار و فاصله نصب درست انتخاب شود، یکپارچه‌سازی با PLC قابل‌اعتماد خواهد بود.
راهنمای انتخاب سنسور مارک
- نوع مارک و زمینه را مشخص کنید؛ سنسور مارک Leuze باید با Print Mark و Contrast Detection شما هماهنگ باشد.
- سرعت خط و Response Time را بسنجید؛ در Packaging Machine و Printing Machine، High Switching Frequency مهم است.
- فاصله نصب و Spot Size را بررسی کنید؛ برای Label Detection دقت نقطه نور حیاتی است.
- خروجی PNP یا NPN و سازگاری با PLC را انتخاب کنید.
- شرایط محیطی، IP67 و نویز نوری را در نظر بگیرید.
- اگر تنظیمات پیشرفته می‌خواهید، IO-Link را بررسی کنید.
اشتباه رایج: انتخاب سنسور بدون توجه به نوع سطح، رنگ و سرعت خط. برای خرید سنسور مارک یا قیمت سنسور مارک، مشاوره فنی بگیرید.
قیمت سنسور مارک Leuze
قیمت سنسور مارک Leuze به چند عامل فنی و تأمین وابسته است و عدد ثابت برای همه مدل‌ها ندارد. نوع تکنولوژی تشخیص، دقت، سرعت پاسخ، قابلیت‌های ارتباطی مثل IO-Link، درجه حفاظت IP و شرایط موجودی بازار روی قیمت اثر می‌گذارند. مدل‌های دقیق‌تر برای Packaging Machine و Printing Machine معمولاً قیمت بالاتری دارند.
- نوع نور: White Light، RGB یا Laser
- عملکرد: Switching Frequency و Response Time
- بدنه و حفاظت: IP67 و مقاومت محیطی
- خروجی و ارتباط: PNP/NPN و IO-Link
- شرایط تأمین: موجودی، واردات و خدمات پس از فروش
برای خرید سنسور مارک و استعلام قیمت سنسور مارک، به‌روز استعلام بگیرید.
خرید سنسور مارک Leuze
برای خرید سنسور مارک Leuze باید قبل از هر چیز، نوع کاربرد را مشخص کنید؛ چون دقت تشخیص، نوع نور، خروجی و فاصله نصب در چاپ، بسته‌بندی و کنترل برش متفاوت است. اصالت کالا، موجودی واقعی و خدمات پس از فروش را از تامین‌کننده معتبر بررسی کنید. اگر بین مدل‌ها مردد هستید، از مشاوره فنی استفاده کنید تا انتخاب شما با PLC و شرایط خط تولید هماهنگ باشد. برای آشنایی بیشتر می‌توانید به صفحات محصولات Leuze، نمایندگی رسمی Leuze در ایران و سنسور نوری Leuze مراجعه کنید.
سوالات متداول
سنسور مارک Leuze چیست؟
یک سنسور نوری مارک برای تشخیص Registration Mark یا علائم چاپ روی فیلم، لیبل و بسته‌بندی است.
سنسور کنتراست چیست؟
حسگری است که اختلاف روشنایی یا Color Contrast بین مارک و زمینه را تشخیص می‌دهد.
سنسور مارک بین چگونه کار می‌کند؟
نور را می‌تاباند، اختلاف کنتراست را می‌سنجد و سیگنال را به PLC می‌فرستد.
تفاوت سنسور مارک و سنسور رنگ چیست؟
سنسور مارک برای تشخیص علامت چاپ طراحی شده، اما سنسور رنگ بیشتر تغییر رنگ را بررسی می‌کند.
قیمت سنسور مارک Leuze به چه عواملی بستگی دارد؟
به نوع نور، دقت، سرعت پاسخ، IO-Link، IP67 و مدل دستگاه بستگی دارد.
جمع‌بندی
سنسور مارک Leuze برای تشخیص دقیق علائم چاپ در خطوط چاپ و بسته‌بندی طراحی شده و به کنترل موقعیت، برش و ثبت صحیح مارک کمک می‌کند. انتخاب درست آن به نوع مارک، رنگ و کنتراست، سرعت خط و نیاز شما به PLC یا IO-Link بستگی دارد. اگر در انتخاب میان Mark Sensor، سنسور کنتراست یا مدل‌های نوری Leuze تردید دارید، بررسی شرایط واقعی خط تولید مهم‌ترین قدم است. در پروژه‌های حساس، مشاوره فنی می‌تواند خطای انتخاب را کم کند و پایداری عملکرد را بالا ببرد.
جمع بندی
سنسور مارک Leuze یک راهکار دقیق و قابل‌اعتماد برای تشخیص مارک چاپ، کنترل موقعیت و افزایش پایداری خطوط چاپ و بسته‌بندی است. اگر انتخاب آن بر اساس نوع کاربرد، سرعت خط، خروجی کنترلی و شرایط محیطی انجام شود، عملکرد سیستم اتوماسیون صنعتی به شکل محسوسی بهتر خواهد شد.
در عمل، این سنسور زمانی بهترین نتیجه را می‌دهد که با نوع مارک، جنس سطح، سرعت ماشین و ورودی PLC هماهنگ باشد. به همین دلیل، پیش از خرید سنسور مارک Leuze باید مشخصات فنی مثل Response Time، Switching Frequency، نوع خروجی PNP/NPN و سطح حفاظت IP67 را بررسی کنید.
اگر هدف شما تشخیص دقیق Registration Mark، بهبود عملکرد ماشین بسته‌بندی یا کاهش خطای توقف و برش است، انتخاب درست Mark Sensor می‌تواند هم کیفیت تولید را بالا ببرد و هم ضایعات را کم کند. در پروژه‌های حساس، مشاوره با متخصص فنی پیش از خرید، ریسک انتخاب نادرست را به‌طور چشمگیری کاهش می‌دهد.
