پرده نوری Leuze؛ راهنمای جامع چشمی حفاظتی، سنسور پرده‌ای و Light Curtain

پرده نوری Leuze یا همان چشمی حفاظتی، یکی از مهم‌ترین تجهیزات ایمنی ماشین برای جلوگیری از ورود اپراتور به ناحیه خطر است. این سنسور پرده‌ای با ایجاد یک Protective Field نامرئی، در صورت قطع پرتوها فرمان توقف ایمن را به سیستم کنترل می‌فرستد. اگر به دنبال پرده نوری ایمنی، Safety Light Curtain یا راهکاری مطمئن برای ماشین‌آلات صنعتی هستید، این مقاله به شما کمک می‌کند.

در ادامه، ابتدا با نحوه عملکرد و اجزای اصلی این تجهیز آشنا می‌شوید، سپس انواع، کاربردها، استانداردهای ایمنی و نکات مهم برای انتخاب و خرید را بررسی می‌کنیم. هدف این است که بتوانید متناسب با نوع ماشین، سطح ریسک و نیاز پروژه، انتخاب دقیق‌تری داشته باشید.

پرده نوری Leuze چیست؟

پرده نوری Leuze یک چشمی حفاظتی و سنسور پرده‌ای صنعتی است که برای حفاظت از اپراتور و ماشین‌آلات به‌کار می‌رود. این تجهیز با ایجاد یک Protective Field نامرئی، ورود دست، انگشت یا بدن به ناحیه خطر را تشخیص می‌دهد. در خطوط تولید، پرس، CNC و ربات‌های صنعتی، Safety Light Curtain نقش مهمی در کاهش ریسک دارد.

برند Leuze در این حوزه به‌خاطر دقت، دوام و سازگاری با سیستم‌های ایمنی ماشین شناخته می‌شود. به زبان ساده، پرده نوری Leuze بخشی از سیستم ایمنی صنعتی است که در صورت قطع پرتو، سیگنال ایمن را به Safety Relay یا Safety PLC ارسال می‌کند.

پرده نوری چگونه کار می‌کند؟

پرده نوری Leuze یا Safety Light Curtain یک پرده نوری ایمنی است که با ایجاد Protective Field از ورود دست، انگشت یا بدن به ناحیه خطر جلوگیری می‌کند. این چشمی حفاظتی در ماشین‌آلات، سیگنال توقف را سریع و مطمئن ارسال می‌کند.

1. فرستنده و گیرنده روبه‌روی هم قرار می‌گیرند و پرتوهای مادون قرمز را بین خود برقرار می‌کنند.
2. قطع شدن پرتوهای مادون قرمز توسط جسم، ناحیه محافظ را فعال می‌کند.
3. ارسال سیگنال ایمنی به PLC یا Safety Relay از طریق خروجی OSSD انجام می‌شود.

فرستنده و گیرنده

این دو بخش، ستون اصلی عملکرد سنسور پرده‌ای هستند.

قطع شدن پرتوهای مادون قرمز

قطع هر پرتو، نشانه ورود به محدوده خطر است.

ارسال سیگنال ایمنی به PLC یا Safety Relay

خروجی OSSD فرمان توقف ایمن را

اجزای تشکیل‌دهنده پرده نوری

پرده نوری Leuze از چند بخش اصلی تشکیل می‌شود که کنار هم، یک سیستم ایمنی ماشین دقیق می‌سازند. مهم‌ترین اجزا شامل فرستنده و گیرنده، پرتوهای مادون قرمز، بدنه مقاوم، کابل‌کشی و خروجی ایمنی OSSD است. در برخی مدل‌ها، متعلقات نصب و امکاناتی مثل EDM و Restart Interlock هم برای کنترل بهتر به‌کار می‌روند.

فرستنده پرتوها را ارسال می‌کند و گیرنده آن‌ها را دریافت می‌کند؛ اگر جسمی وارد Protective Field شود، سیگنال ایمنی به Safety Relay یا Safety PLC می‌رسد. این هماهنگی، اساس عملکرد چشمی حفاظتی و پرده نوری ایمنی در کاربردهای صنعتی است.

انواع پرده نوری Leuze

پرده نوری Leuze در مدل‌های مختلفی عرضه می‌شود تا سطح ایمنی با نوع ماشین و میزان دسترسی اپراتور هماهنگ باشد. انتخاب درست بین Type 2 و Type 4 و همچنین سطح حفاظت Finger، Hand یا Body Protection، مستقیماً روی ایمنی ماشین و کاهش توقف‌های ناخواسته اثر دارد. در ادامه، هر نوع را کوتاه و کاربردی مرور می‌کنیم.

Type 2

برای کاربردهای با ریسک متوسط مناسب است و معمولاً در ماشین‌هایی به کار می‌رود که سطح ایمنی موردنیاز پایین‌تر از توقف‌های بحرانی است.

Type 4

گزینه‌ای با ایمنی بالاتر برای ماشین‌های پرریسک، مثل خطوط اتوماسیون و تجهیزات حساس؛ انتخاب رایج برای Safety Light Curtain صنعتی.

Finger Protection

برای جلوگیری از عبور انگشت و مناسب نقاطی با دسترسی بسیار نزدیک به ناحیه خطر.

Hand Protection

برای

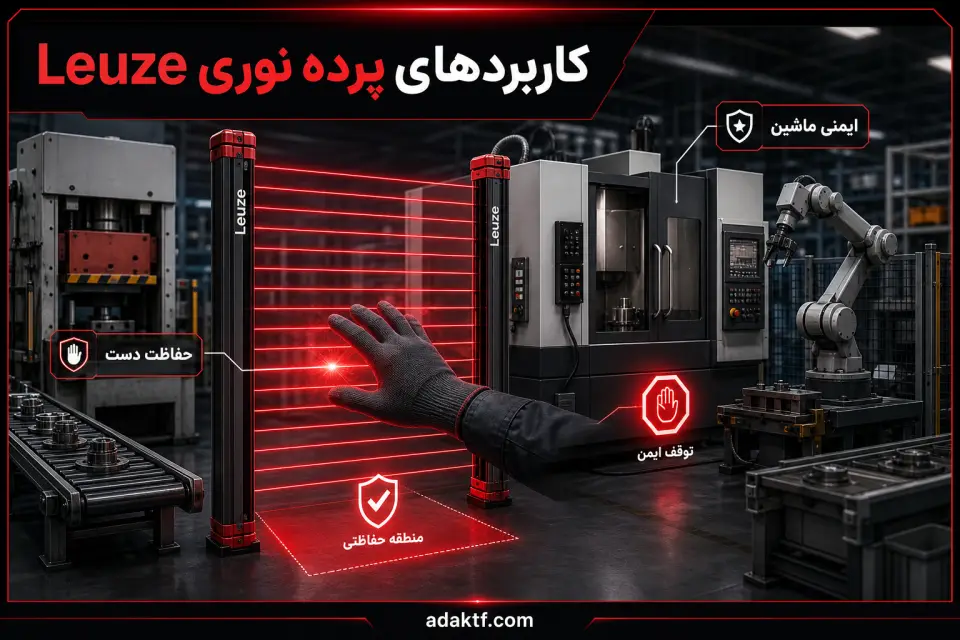

کاربردهای پرده نوری Leuze

پرده نوری Leuze در جاهایی به‌کار می‌رود که توقف سریع ماشین، جلوگیری از ورود دست و بدن و حفظ ایمنی اپراتور حیاتی است. در پرس‌های صنعتی و CNC، چشمی حفاظتی از تماس ناخواسته با ناحیه خطر جلوگیری می‌کند. در خطوط مونتاژ و ربات‌های صنعتی، پرده نوری ایمنی مسیر کار را پایش می‌کند و به PLC یا Safety Relay سیگنال می‌دهد. در صنایع خودروسازی، غذایی، بسته‌بندی، انبارهای هوشمند و AGV نیز برای کاهش ریسک برخورد و حفظ ایمنی ماشین استفاده می‌شود. این Safety Light Curtain باید متناسب با محیط و سطح حفاظت انتخاب شود.

مزایای پرده نوری Leuze

• افزایش ایمنی اپراتور: به‌عنوان چشمی حفاظتی، ورود دست یا بدن به ناحیه خطر را سریع تشخیص می‌دهد.
• کاهش توقف ناخواسته: در ماشین‌آلات اتوماتیک، خطاهای انسانی و برخوردهای ناگهانی را کمتر می‌کند.
• مناسب برای سیستم ایمنی ماشین: با Safety Relay و Safety PLC به‌خوبی هماهنگ می‌شود.
• نصب نسبتاً سریع: در بسیاری از پروژه‌ها، راه‌اندازی آن از روش‌های مکانیکی ساده‌تر است.
• کاهش ریسک عملیاتی: برای پرس، CNC، ربات صنعتی و خطوط بسته‌بندی انتخابی کاربردی است.
• پوشش حفاظتی دقیق: در مدل‌های مختلف، برای Finger، Hand یا Body Protection قابل انتخاب است.

مشخصات فنی مهم

Resolution یعنی کوچک‌ترین اندازه جسمی که پرده نوری Leuze می‌تواند تشخیص دهد؛ برای Finger Protection باید ریزتر باشد. Protective Height ارتفاع ناحیه محافظت است و باید با نقطه خطر دستگاه هماهنگ شود. Operating Range فاصله مجاز بین فرستنده و گیرنده را مشخص می‌کند. Response Time هرچه کمتر باشد، توقف ایمن سریع‌تر انجام می‌شود. OSSD خروجی ایمن استاندارد برای اتصال به PLC یا Safety Relay است. برای محیط‌های صنعتی، IP65 و IP67 سطح حفاظت در برابر گردوغبار و آب را نشان می‌دهند. در نهایت، SIL و PL e سطح ایمنی را تعیین می‌کنند و باید با ریسک ماشین هم‌خوان باشند.

استانداردهای ایمنی

در پرده نوری Leuze، رعایت استانداردها فقط یک نکته فنی نیست؛ شرط استفاده مطمئن در ماشین‌آلات صنعتی است. سه مرجع مهم در این حوزه IEC 61496، ISO 13849 و IEC 61508 هستند.

IEC 61496 الزامات حفاظتی برای Safety Light Curtain را مشخص می‌کند. ISO 13849 به سطح کارایی یا PL در سیستم‌های کنترل ایمنی می‌پردازد و برای ارزیابی ایمنی عملکردی ماشین کاربرد دارد. IEC 61508 نیز چارچوب کلی ایمنی عملکردی تجهیزات الکتریکی و الکترونیکی را ارائه می‌دهد.

در عمل، این استانداردها کمک می‌کنند پرده نوری، Safety PLC یا Safety Relay به‌صورت هماهنگ و قابل‌اعتماد در سیستم ایمنی ماشین استفاده شوند.

سازگاری با Safety PLC

پرده نوری Leuze با خروجی OSSD به‌سادگی به Safety PLC یا Safety Relay وصل می‌شود و در منطق توقف ایمن ماشین نقش مستقیم دارد. این سازگاری کمک می‌کند تا قطع پرتوها، فوراً به سیگنال ایمنی تبدیل شود و توقف کنترل‌شده یا اضطراری انجام گیرد. در طراحی سیستم ایمنی ماشین، توجه به Restart Interlock و EDM ضروری است تا راه‌اندازی مجدد فقط بعد از رفع خطر و تأیید کنتاکتورها انجام شود. انتخاب درست پرده نوری ایمنی و کنترلر، سطح حفاظت و پایداری عملکرد را بالاتر می‌برد.

راهنمای انتخاب پرده نوری

1. اول، کاربرد را مشخص کنید: برای پرس، CNC، ربات یا ناحیه دسترسی اپراتور.
2. سپس نوع خطر و فاصله ایمنی نصب را بر اساس سرعت توقف ماشین و ناحیه دسترسی تعیین کنید.
3. نوع حفاظت را انتخاب کنید: Finger برای انگشت، Hand برای دست و Body برای بدن.
4. استاندارد موردنیاز را بررسی کنید: معمولاً IEC 61496 و سطح عملکرد PL e یا متناسب با ریسک.
5. سازگاری با Safety PLC، Safety Relay و سیگنال OSSD را چک کنید.
6. شرایط محیطی مثل گردوغبار، رطوبت، لرزش و دمای کاری را بسنجید.

• انتخاب Resolution نامناسب، حفاظت واقعی را کاهش می‌دهد.
• فاصله نصب اشتباه، باعث عبور از Protective Field می‌شود.
• نادیده‌گرفتن Muting، EDM یا Restart Interlock خطای رایج است.

قیمت پرده نوری Leuze

قیمت پرده نوری Leuze به نوع و سری محصول، سطح حفاظت، رزولوشن، ارتفاع حفاظتی، برد، استانداردهای ایمنی و امکانات جانبی مثل Muting یا Blanking وابسته است. مدل‌های چشمی حفاظتی با کاربردهای متفاوت، بازه قیمتی یکسانی ندارند و پرده نوری ایمنی برای پرس، CNC یا ربات صنعتی نیز بر اساس شرایط نصب و سطح حفاظت قیمت‌گذاری می‌شود.

همچنین شرایط تأمین، نوسان بازار و موجودی انبار روی قیمت پرده نوری اثر مستقیم دارند. برای استعلام به‌روز خرید پرده نوری Leuze بهتر است مشخصات فنی، نوع ماشین و سطح ایمنی موردنیاز را دقیق اعلام کنید تا پیشنهاد مناسب‌تری دریافت شود.

خرید پرده نوری Leuze

برای خرید پرده نوری Leuze یا چشمی حفاظتی Leuze، اول نیاز فنی دستگاه را مشخص کنید: ارتفاع محافظت، فاصله نصب و نوع خطر. سپس مدل مناسب را با سیستم ایمنی ماشین و کنترلر موجود تطبیق دهید. در مرحله بعد، موجودی، اصالت و شرایط پشتیبانی را از تأمین‌کننده معتبر بررسی کنید. برای انتخاب دقیق پرده نوری لوئیز، مشاوره مهندسی کمک می‌کند تا مدل درست برای پرس، CNC یا خطوط اتوماسیون انتخاب شود.

1. بررسی نیاز فنی
2. انتخاب مدل
3. تطبیق با Safety PLC یا Safety Relay
4. استعلام اصالت و موجودی
5. دریافت مشاوره و خرید

سوالات متداول

پرده نوری Leuze چیست؟

یک پرده نوری ایمنی است که با ایجاد ناحیه حفاظتی، ورود دست یا بدن به خطر را تشخیص می‌دهد و فرمان توقف ایمن می‌فرستد.

چشمی حفاظتی Leuze چه کاربردی دارد؟

برای Machine Safety در پرس، CNC، ربات و خطوط تولید استفاده می‌شود تا از برخورد اپراتور با بخش‌های خطرناک جلوگیری کند.

تفاوت پرده نوری و سنسور نوری چیست؟

پرده نوری برای ایمنی و تشخیص قطع پرتو است؛ اما سنسور نوری معمولاً برای تشخیص حضور، فاصله یا شمارش قطعه به‌کار می‌رود.

برای دستگاه CNC چه نوع پرده نوری مناسب است?

معمولاً مدل Type 4 با Hand Protection یا Finger Protection و متناسب با فاصله نصب و ریسک ماشین انتخاب می‌شود.

قیمت پرده نوری Leuze به چه عواملی بستگی دارد؟

به طول حفاظتی، رزولوشن،

جمع‌بندی

پرده نوری Leuze یک راهکار کلیدی برای ایمنی ماشین و حفاظت اپراتور در خطوط صنعتی است. این چشمی حفاظتی با تشخیص قطع پرتوها، خطر را سریع به Safety PLC یا Safety Relay اعلام می‌کند و برای کاربردهایی مثل پرس، CNC و ربات صنعتی بسیار کاربردی است.

برای انتخاب درست، باید نوع حفاظت، Resolution، ارتفاع حفاظتی، برد، زمان پاسخ و سطح ایمنی موردنیاز مثل Type 2 یا Type 4 را بررسی کرد. همچنین سازگاری با استانداردهایی مانند IEC 61496 و ISO 13849 اهمیت دارد.

اگر انتخاب و نصب متناسب با شرایط پروژه انجام شود، پرده نوری ایمنی می‌تواند هم امنیت را افزایش دهد و هم توقف‌های ناخواسته را کاهش دهد.

جمع‌بندی

پرده نوری Leuze یا چشمی حفاظتی، زمانی بیشترین ارزش را دارد که انتخاب آن بر اساس نوع ماشین، سطح ریسک، فاصله نصب، رزولوشن و استانداردهای ایمنی انجام شود. این تجهیز با ایجاد یک Protective Field نامرئی، می‌تواند توقف ایمن دستگاه را در لحظه تشخیص ورود اپراتور تضمین کند و برای کاربردهایی مثل پرس، CNC و ربات‌های صنعتی بسیار مؤثر باشد.

برای انتخاب درست، فقط به نام محصول یا قیمت پرده نوری اکتفا نکنید؛ سازگاری با Safety PLC یا Safety Relay، خروجی OSSD، سطح ایمنی PL e یا SIL و شرایط محیطی مثل IP65 و IP67 هم باید بررسی شود. در صورت انتخاب صحیح، پرده نوری ایمنی می‌تواند هم ایمنی اپراتور را بالا ببرد و هم از توقف‌های غیرضروری و خطای انسانی کم کند.

اگر برای خرید پرده نوری Leuze یا انتخاب چشمی حفاظتی مناسب پروژه خود نیاز به بررسی فنی دارید، مشاوره تخصصی قبل از خرید می‌تواند ریسک اشتباه را به حداقل برساند.
