واحدهای اتصال Connection Units تجهیزاتی برای تجمیع، توزیع و انتقال مطمئن سیگنال و تغذیه تجهیزات میدانی هستند. این واحدها در عمل به کاهش سیم‌کشی نقطه‌به‌نقطه، نظم تابلو و ماشین، سرعت نصب و ساده‌ترشدن عیب‌یابی کمک می‌کنند. انتخاب درست میان جعبه توزیع Passive و Active به نوع سنسور، تعداد نقاط اتصال، نیاز به تشخیص خطا، الزامات ایمنی و معماری شبکه صنعتی بستگی دارد. برای ماشین‌هایی که سنسور، Safety Switch یا دوربین صنعتی در بخش‌های مختلف دارند، واحد اتصال مناسب باید هم‌زمان پاسخ‌گوی شرایط مکانیکی، نوع کانکتور، جریان قابل‌تحمل و روش ارتباط با کنترلر باشد.
واحدهای اتصال Connection Units دقیقاً چه کاری انجام می‌دهند؟
وظیفه اصلی واحدهای اتصال Connection Units ایجاد یک نقطه اتصال سازمان‌یافته میان تجهیزات نصب‌شده روی ماشین و کابل اصلی منتهی به تابلو یا کنترلر است. به‌جای آنکه برای هر سنسور یک کابل مستقل تا تابلو کشیده شود، چند تجهیز نزدیک به هم به یک جعبه توزیع متصل می‌شوند و خروجی آن از طریق کابل اصلی به بخش کنترل منتقل می‌شود.
این ساختار در خطوط بسته‌بندی، نوار نقاله، ماشین‌آلات مونتاژ و سامانه‌های انتقال مواد کاربرد زیادی دارد؛ زیرا تعداد سنسورها معمولاً بالاست و مسیر کابل‌کشی نیز باید در برابر لرزش، آلودگی، شست‌وشو یا حرکت‌های مکانیکی کنترل شود. جعبه توزیع مناسب می‌تواند مسیرهای سیگنال و تغذیه را واضح‌تر کند و زمان پیدا کردن اتصال معیوب را کاهش دهد.
Connection Unit فقط یک قطعه اتصال‌دهنده ساده نیست. برخی مدل‌ها صرفاً توزیع فیزیکی برق و سیگنال را انجام می‌دهند، اما مدل‌های پیشرفته‌تر وضعیت ورودی‌ها را تشخیص می‌دهند، داده را از طریق شبکه صنعتی ارسال می‌کنند یا امکان پایش هر پورت را فراهم می‌سازند.
تفاوت جعبه توزیع Passive و Active چیست؟
مدل‌های Passive برای توزیع مستقیم تغذیه و سیگنال طراحی می‌شوند و معمولاً منطق پردازش یا ارتباط شبکه‌ای مستقل ندارند. مدل‌های Active علاوه بر اتصال فیزیکی، داده ورودی و خروجی را دریافت و مدیریت می‌کنند و می‌توانند آن را در قالب Fieldbus یا Industrial Ethernet به سیستم کنترل برسانند.
مدل Passive برای چه کاربردی مناسب است؟
جعبه توزیع Passive زمانی انتخاب مناسبی است که معماری کنترل ساده باشد و ورودی‌های سنسورها مستقیماً به کارت‌های I/O تابلو برسند. در این حالت، مزیت اصلی کاهش تعداد کابل‌های بلند، مرتب‌شدن مسیرها و ایجاد نقاط اتصال استاندارد در نزدیکی تجهیزات است.
این مدل‌ها برای سنسورهای فوتوالکتریک، القایی، خازنی یا تجهیزاتی با خروجی دیجیتال معمولی مفید هستند؛ البته باید نوع سیگنال PNP یا NPN، تعداد پین‌ها، ظرفیت جریان مجموع، نوع کانکتور و درجه حفاظت بدنه با نیاز پروژه تطابق داشته باشد. استفاده از Passive به‌معنای حذف نیاز به طراحی الکتریکی دقیق نیست؛ حفاظت تغذیه و ظرفیت ورودی کنترلر همچنان باید بررسی شود.

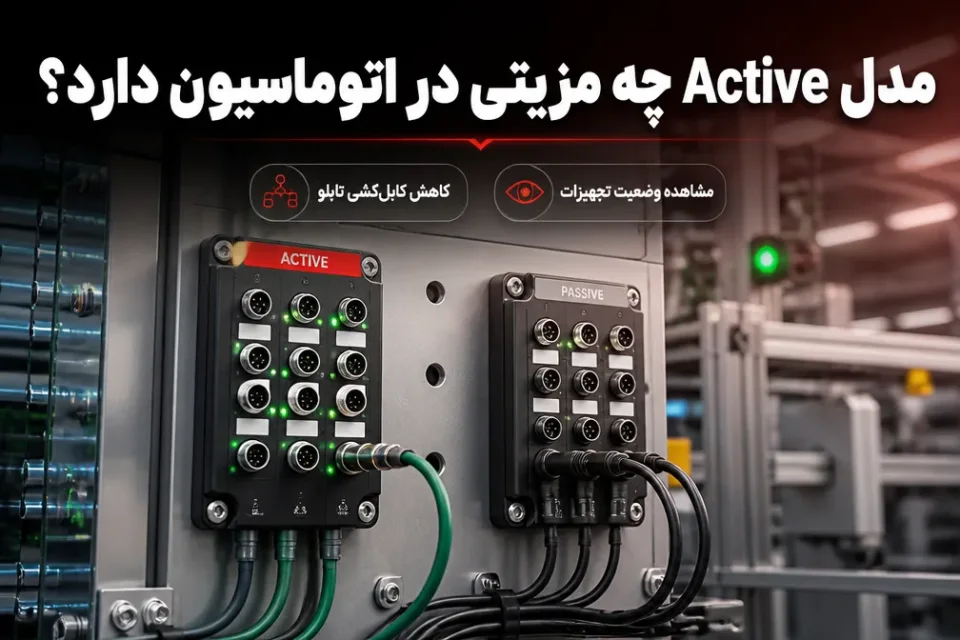

مدل Active چه مزیتی در اتوماسیون دارد؟
واحدهای اتصال Active برای پروژه‌هایی مناسب‌اند که تعداد نقاط I/O زیاد است، کابل‌کشی تابلو باید کاهش یابد یا وضعیت تجهیزات میدانی باید از طریق شبکه قابل مشاهده باشد. این مدل‌ها داده سنسورها را در محل دریافت می‌کنند و از طریق یک رابط ارتباطی به PLC یا کنترلر انتقال می‌دهند.
با این معماری، توسعه ماشین و تشخیص خطا می‌تواند ساختاریافته‌تر شود؛ زیرا اطلاعات هر پورت یا ماژول، بسته به مدل و پیکربندی سیستم، در لایه کنترل قابل دسترسی خواهد بود. با این حال، انتخاب مدل Active مستلزم بررسی سازگاری دقیق پروتکل، فایل‌های پیکربندی، تعداد I/O، زمان پاسخ موردنیاز و مهارت تیم راه‌اندازی است.
- مدل Passive: مناسب برای توزیع ساده تغذیه و سیگنال و اتصال مستقیم به I/O تابلو.
- مدل Active: مناسب برای تجمیع I/O و انتقال داده از طریق شبکه صنعتی.
- مدل Passive معمولاً معماری ساده‌تر و عیب‌یابی سیم‌کشی محور دارد.
- مدل Active در پروژه‌های ماژولار، ماشین‌های توسعه‌پذیر و سامانه‌های دارای نقاط اتصال متعدد مزیت بیشتری دارد.
چه تجهیزاتی به واحدهای اتصال متصل می‌شوند؟
واحدهای اتصال Connection Units می‌توانند نقطه اتصال مشترک برای تجهیزات متنوع میدانی باشند، اما همه تجهیزات را نمی‌توان بدون بررسی مشخصات به یک جعبه توزیع متصل کرد. نوع سیگنال، نیاز تغذیه، عملکرد ایمنی و رابط ارتباطی هر تجهیز تعیین می‌کند که اتصال مستقیم، ماژول اختصاصی یا کابل ویژه لازم است.
اتصال سنسورهای صنعتی
سنسورهای حضور، فاصله، موقعیت، رنگ، کنتراست یا شناسایی در بسیاری از ماشین‌ها با کانکتورهای استاندارد به پورت‌های جعبه توزیع متصل می‌شوند. پیش از انتخاب، باید تعداد سیم‌های موردنیاز، ولتاژ کاری، نوع خروجی، جریان بار و وضعیت LEDهای تشخیصی بررسی شود. اتصال اشتباه پین‌ها یا استفاده از کابل نامتناسب می‌تواند باعث خطای سیگنال یا آسیب به تجهیز شود.
اتصال Safety Switch و تجهیزات ایمنی
کلیدهای ایمنی، قفل‌های ایمنی و برخی تجهیزات حفاظت ماشین، الزامات متفاوتی از سنسورهای استاندارد دارند. در مدار ایمنی، صرفاً داشتن کانکتور مشابه برای اتصال کافی نیست؛ سطح عملکرد موردنیاز، ساختار دوکاناله، پایش اتصال و سازگاری با رله یا کنترلر ایمنی باید به‌صورت مهندسی بررسی شود.
برای مدارهای ایمنی، انتخاب واحدهای اتصال Connection Units باید بخشی از طراحی کل سیستم ایمنی باشد، نه یک تصمیم صرفاً مکانیکی برای کوتاه‌کردن کابل‌کشی. هر تغییر در مسیر اتصال، نوع کابل یا ماژول می‌تواند بر اعتبارسنجی عملکرد ایمنی ماشین اثر بگذارد.
اتصال دوربین و تجهیزات بینایی ماشین
دوربین‌های صنعتی بسته به نوع رابط، ممکن است به تغذیه، داده پرسرعت، تریگر و I/O نیاز داشته باشند. جعبه توزیع عمومی همیشه جایگزین مناسبی برای کابل یا رابط اختصاصی دوربین نیست. در سامانه بینایی باید طول کابل، نوع ارتباط، محافظت در برابر نویز، شعاع خمش و نیازهای پهنای باند جداگانه کنترل شود.
واحد اتصال می‌تواند برای توزیع برخی سیگنال‌های کمکی مانند تریگر یا تغذیه به کار رود، اما مسیر انتقال تصویر و ارتباط اصلی باید مطابق مشخصات دوربین و شبکه انتخاب شود. این تفکیک از بروز خطاهای ارتباطی و کاهش کیفیت سیگنال جلوگیری می‌کند.

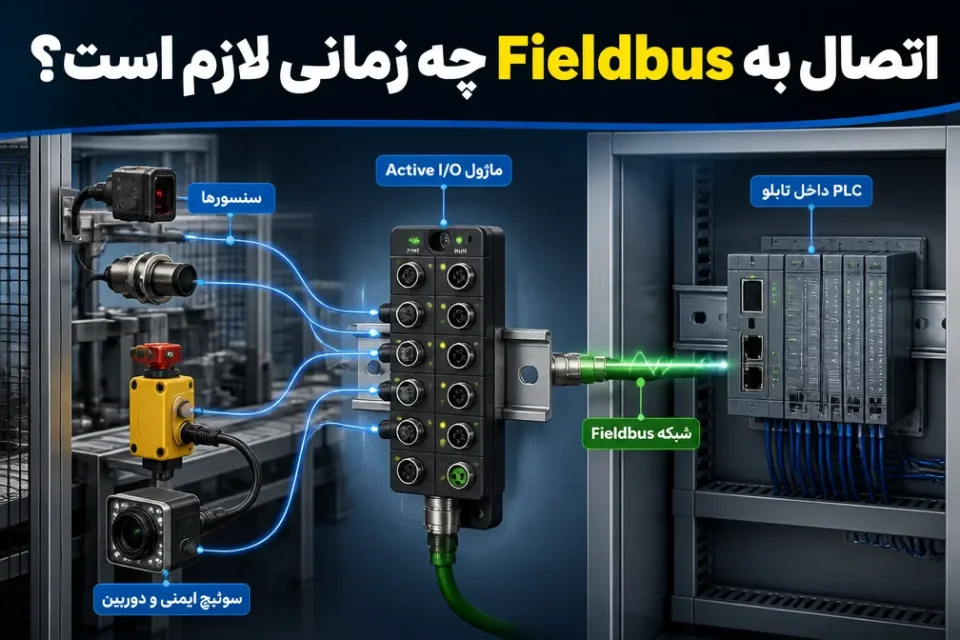

اتصال به Fieldbus چه زمانی لازم است؟
اتصال واحدهای اتصال Connection Units به Fieldbus زمانی ارزشمند است که بخواهید نقاط I/O نزدیک ماشین را با کابل کمتر به PLC متصل کنید، وضعیت ورودی و خروجی‌ها را در کنترلر ببینید یا توسعه بخش‌های مختلف خط را آسان‌تر کنید. در این حالت، ماژول Active به‌عنوان یک گره ارتباطی در معماری اتوماسیون عمل می‌کند.
انتخاب Fieldbus نباید فقط بر اساس محبوبیت یک پروتکل انجام شود. کنترلر موجود، تجهیزات شبکه، زمان چرخه، توپولوژی، امکان توسعه، شرایط EMC و دانش تیم نگهداری عوامل مهم‌تری هستند. در برخی پروژه‌ها یک شبکه اترنت صنعتی مناسب است و در پروژه‌های دیگر، Fieldbus متناسب با زیرساخت فعلی انتخاب بهتری خواهد بود.
پیش از سفارش، مشخص کنید که به ورودی دیجیتال، خروجی دیجیتال، ورودی آنالوگ یا ترکیبی از آن‌ها نیاز دارید. همچنین تعداد پورت‌های رزرو، امکان آدرس‌دهی، روش تامین برق ماژول و نیاز به اتصال زنجیره‌ای باید در نقشه طراحی لحاظ شود. خرید ماژولی با ظرفیت دقیق امروز، اما بدون فضای توسعه، معمولاً هزینه تغییرات آینده را افزایش می‌دهد.
برای انتخاب واحد اتصال مناسب چه مشخصاتی را بررسی کنیم؟
انتخاب واحدهای اتصال Connection Units باید از نقشه واقعی ماشین شروع شود: تجهیزات کجا نصب شده‌اند، چند نقطه اتصال وجود دارد و هر نقطه چه نوع سیگنال و تغذیه‌ای می‌خواهد. سپس مشخصات الکتریکی، مکانیکی و ارتباطی بررسی می‌شود. انتخاب صرفاً براساس تعداد پورت، در پروژه‌های صنعتی ریسک خطای نصب و محدودیت توسعه ایجاد می‌کند.
- تعداد سنسورها، عملگرها و پورت‌های موردنیاز همراه با ظرفیت رزرو برای توسعه.
- نوع اتصال و تعداد پین موردنیاز؛ برای مثال سازگاری با کانکتورهای رایج M8 یا M12.
- نوع سیگنال‌های دیجیتال و آنالوگ، ولتاژ تغذیه و حداکثر جریان هر پورت و مجموع واحد.
- نیاز یا عدم نیاز به ارتباط شبکه‌ای و سازگاری پروتکل با PLC و معماری موجود.
- درجه حفاظت، مقاومت در برابر روغن، گردوغبار، شست‌وشو، لرزش و محل نصب.
- الزامات ایمنی عملکردی در صورت اتصال تجهیزات ایمنی و روش اعتبارسنجی مدار.
- دسترسی فیزیکی برای سرویس، مشاهده LEDها، تعویض کابل و عیب‌یابی سریع.
در پروژه‌هایی که به طراحی دقیق نیاز دارند، آداک تجارت فردا می‌تواند اطلاعات کاربردی موردنیاز برای تطبیق تجهیزات Leuze با معماری اتصال و شرایط نصب ماشین را بررسی کند. ارائه فهرست سنسورها، نقشه I/O، نوع کنترلر و محیط کاری، انتخاب را از حدس‌زدن به یک تصمیم مهندسی نزدیک‌تر می‌کند.
خطاهای رایج در نصب جعبه توزیع سنسور چیست؟
رایج‌ترین خطا، استفاده از جعبه توزیع بدون محاسبه جریان مجموع مصرف‌کننده‌ها است. ممکن است هر پورت به‌تنهایی در محدوده مجاز باشد، اما جمع جریان تجهیزات از ظرفیت کابل اصلی یا واحد اتصال عبور کند. نتیجه می‌تواند افت ولتاژ، عملکرد ناپایدار یا فعال‌شدن حفاظت باشد.
اشتباه رایج دیگر، بی‌توجهی به استاندارد پین‌بندی و نوع کانکتور است. یک اتصال M12 لزوماً به‌معنای یک پین‌آوت یکسان یا کاربرد یکسان نیست. تعداد پین، وظیفه هر پین، کدگذاری کانکتور و سازگاری کابل باید با دیتاشیت هر دو طرف اتصال کنترل شود.
قرار دادن جعبه توزیع در محل نامناسب نیز عیب‌یابی را دشوار می‌کند. نصب نزدیک منبع گرمای شدید، ناحیه برخورد مکانیکی، مسیر شست‌وشوی مستقیم یا نقطه‌ای با کابل‌کشی تحت کشش، عمر تجهیزات را کاهش می‌دهد. در ماشین‌های متحرک باید شعاع خمش، بست‌گذاری و کابل مناسب حرکت نیز در نظر گرفته شود.
در مدل‌های Active، پیکربندی ناقص شبکه یا آدرس‌دهی نادرست می‌تواند کل راه‌اندازی را متوقف کند. بهتر است پیش از نصب نهایی، ارتباط ماژول با کنترلر، وضعیت LEDها و خواندن صحیح I/O در محیط تست کنترل شود. مستندسازی نام هر پورت و کابل، زمان تعمیرات بعدی را به‌طور محسوسی کاهش می‌دهد.
فرایند عملی انتخاب و راه‌اندازی چگونه است؟
برای رسیدن به یک انتخاب قابل اتکا، ابتدا نقاط اتصال ماشین و تجهیزات هر ناحیه را فهرست کنید. سپس مشخص کنید کدام تجهیزات فقط سیگنال دیجیتال دارند، کدام‌ها نیازمند سیگنال آنالوگ یا ارتباط ویژه‌اند و کدام بخش‌ها در مدار ایمنی قرار می‌گیرند. این تفکیک، مرز استفاده از جعبه توزیع عمومی و تجهیزات اختصاصی را روشن می‌کند.
در مرحله بعد، محل نصب واحدهای اتصال Connection Units را بر پایه طول کابل، دسترسی سرویس و شرایط محیطی تعیین کنید. قرار گرفتن جعبه در نزدیکی مصرف‌کننده‌ها کابل‌کشی را کم می‌کند، اما نباید دسترسی یا ایمنی مکانیکی را قربانی کند. مسیر کابل اصلی تا تابلو یا گره شبکه نیز باید از نظر نویز و حفاظت مکانیکی دیده شود.
پس از انتخاب سخت‌افزار، نقشه پین‌ها، شماره‌گذاری پورت‌ها و برنامه کنترلر را با یکدیگر تطبیق دهید. تست ورودی و خروجی به‌صورت مرحله‌ای، بررسی LEDهای تشخیصی و ثبت وضعیت اولیه سیستم، از خطاهای زمان راه‌اندازی می‌کاهد. برای اتصال‌های ایمنی، آزمون و اعتبارسنجی باید مطابق الزامات ماشین و توسط افراد صلاحیت‌دار انجام شود.
سؤالات متداول
آیا واحدهای اتصال Connection Units جای PLC را می‌گیرند؟
خیر. مدل‌های Active می‌توانند I/O را جمع‌آوری و از طریق شبکه به کنترلر منتقل کنند، اما منطق اصلی کنترل معمولاً در PLC یا کنترلر ماشین اجرا می‌شود. نقش واحد اتصال، ساده‌سازی اتصال و انتقال داده تجهیزات میدانی است.
آیا می‌توان سنسور و سوئیچ ایمنی را روی یک جعبه توزیع نصب کرد؟
از نظر فیزیکی ممکن است، اما برای تجهیزات ایمنی باید سازگاری عملکردی، ساختار مدار و الزامات اعتبارسنجی بررسی شود. نباید یک اتصال معمولی را بدون ارزیابی مهندسی به‌عنوان راهکار ایمنی در نظر گرفت.
برای انتخاب مدل Active، نوع PLC چقدر اهمیت دارد؟
اهمیت زیادی دارد؛ زیرا پروتکل ارتباطی، روش پیکربندی، فایل‌های دستگاه و سازگاری شبکه باید با PLC و زیرساخت موجود تطابق داشته باشد. پیش از خرید، معماری کنترل را بررسی کنید.
LED روی پورت‌های جعبه توزیع چه کمکی می‌کند؟
LEDهای وضعیت امکان مشاهده سریع تغذیه، فعال‌بودن سیگنال یا خطای احتمالی را در محل نصب فراهم می‌کنند. این قابلیت به‌ویژه در ماشین‌های دارای تعداد زیاد سنسور، زمان عیب‌یابی اولیه را کاهش می‌دهد.
جمع‌بندی
واحدهای اتصال Connection Units زمانی بهترین نتیجه را می‌دهند که بر اساس معماری واقعی ماشین انتخاب شوند، نه فقط تعداد پورت‌ها. جعبه توزیع Passive برای تجمیع ساده سنسورها و کاهش کابل‌کشی نقطه‌به‌نقطه مناسب است، در حالی که مدل Active برای انتقال ساختاریافته I/O از طریق Fieldbus و توسعه‌پذیری بیشتر کاربرد دارد. هنگام انتخاب، نوع سنسور و عملگر، پین‌بندی و کانکتور، ظرفیت جریان، شرایط محیطی، نیاز به تشخیص خطا و الزامات مدارهای ایمنی را هم‌زمان بررسی کنید. برای دوربین‌ها و تجهیزات ایمنی، اتصال عمومی را بدون کنترل رابط و الزامات اختصاصی جایگزین نکنید. اگر نقشه I/O، مدل کنترلر و شرایط نصب را در اختیار دارید، آداک تجارت فردا می‌تواند در بررسی سازگاری تجهیزات Leuze و انتخاب راهکار اتصال متناسب با پروژه شما همراهی کند.
