رفلکتورها Reflectors اجزای بازتابنده‌ای هستند که همراه سنسورهای فوتوالکتریک Retro-Reflective به کار می‌روند؛ سنسور نور را به سمت رفلکتور می‌فرستد و بازگشت نور را پایش می‌کند. وقتی یک جسم بین سنسور و رفلکتور قرار می‌گیرد، مسیر نور قطع یا تضعیف می‌شود و خروجی سنسور تغییر می‌کند. انتخاب درست رفلکتور، به‌ویژه از نظر ابعاد، جنس بدنه، فاصله عملکرد، شرایط محیطی و نوع جسم، مستقیماً بر پایداری تشخیص در ماشین‌آلات، خطوط انتقال و تجهیزات بسته‌بندی اثر دارد. رفلکتورها Reflectors معمولاً به شکل پلاستیکی، مدل‌های دارای بدنه استیل و نوارهای رفلکتیو عرضه می‌شوند تا برای محدودیت‌های نصب و محیط‌های صنعتی متفاوت مناسب باشند.
رفلکتور سنسور نوری چگونه کار می‌کند؟
در سیستم Retro-Reflective، فرستنده و گیرنده در یک بدنه قرار دارند و رفلکتور در سمت مقابل نصب می‌شود. سنسور پرتو نوری را ارسال می‌کند و رفلکتور آن را با الگوی مناسب به سمت گیرنده بازمی‌گرداند. تا زمانی که مسیر آزاد باشد، سنسور بازتاب مورد انتظار را دریافت می‌کند؛ ورود قطعه، کارتن، بطری، پالت یا هر مانع دیگر به مسیر، وضعیت سیگنال را تغییر می‌دهد.
تفاوت رفلکتور با یک سطح براق معمولی در این است که Reflector برای بازگرداندن نور به سمت منبع طراحی شده است. بسیاری از رفلکتورها از ساختار منشوری یا آرایه‌ای از منشورهای کوچک استفاده می‌کنند تا نور ورودی را با دقت بیشتری به جهت سنسور برگردانند. به همین دلیل، استفاده از ورق فلزی، دیوار رنگ‌شده یا قطعه براق به جای رفلکتور استاندارد معمولاً تشخیص پایدار ایجاد نمی‌کند.
رفلکتورها Reflectors در مقایسه با سنسورهای یک‌طرفه، سیم‌کشی و نصب ساده‌تری دارند؛ زیرا در سمت مقابل به برق و کابل‌کشی نیاز نیست. با این حال، عملکرد آن‌ها به هم‌راستایی سنسور و سطح بازتابنده وابسته است و باید آلودگی، لرزش و احتمال برخورد مکانیکی در طراحی محل نصب دیده شود.
رفلکتورها Reflectors چه تفاوتی با آینه دارند؟
رفلکتور صنعتی نور را عمدتاً به سمت همان جهتی که از آن تابیده شده بازمی‌گرداند، اما آینه نور را طبق زاویه تابش بازتاب می‌دهد. بنابراین اگر سنسور و آینه دقیقاً در زاویه مناسب نباشند، نور بازگشتی به گیرنده سنسور نمی‌رسد. رفلکتور این وابستگی زاویه‌ای را بسیار کمتر می‌کند و برای کاربردهای اتوماسیون گزینه قابل‌اعتمادتری است.
همچنین سطح آینه یا فلز صیقلی ممکن است با گردوغبار، خش، قطرات آب یا تغییر زاویه نصب، بازتاب متفاوتی ایجاد کند. رفلکتورها Reflectors صنعتی برای حفظ بازتاب قابل استفاده در شرایط عملیاتی طراحی می‌شوند، هرچند آن‌ها نیز در محیط‌های آلوده به سرویس و بازبینی دوره‌ای نیاز دارند.
انواع رفلکتور برای سنسورهای فوتوالکتریک
انتخاب نوع رفلکتور باید بر اساس محیط، فضای نصب، احتمال ضربه، فاصله سنسور تا رفلکتور و ویژگی جسم انجام شود. همه رفلکتورها Reflectors برای همه کاربردها مناسب نیستند؛ برای نمونه، مدل مناسب فضای خشک و محافظت‌شده لزوماً انتخاب خوبی برای محیط شست‌وشو، خورندگی یا دمای بالاتر نیست.
رفلکتورهای پلاستیکی
رفلکتورهای پلاستیکی گزینه رایج برای تجهیزات عمومی صنعتی، نوار نقاله‌ها، ماشین‌های مونتاژ و خطوط بسته‌بندی هستند. وزن کم، تنوع شکل و اندازه و نصب آسان از مزیت‌های اصلی آن‌هاست. این مدل‌ها زمانی مناسب‌اند که محیط نصب کنترل‌شده باشد و احتمال برخورد شدید، حلال‌های نامناسب یا تنش حرارتی بالا وجود نداشته باشد.
در انتخاب مدل پلاستیکی، فقط به اندازه ظاهری توجه نکنید. سطح مؤثر بازتاب، فاصله کاری اعلام‌شده برای سنسور، نحوه سوراخ‌کاری یا براکت نصب و امکان تمیزکاری بدون خراش‌دادن سطح نیز اهمیت دارد. رفلکتور کوچک ممکن است فضای کمی بگیرد، اما در فاصله‌های بیشتر یا محیط‌های لرزان، حاشیه عملکرد کمتری ایجاد کند.

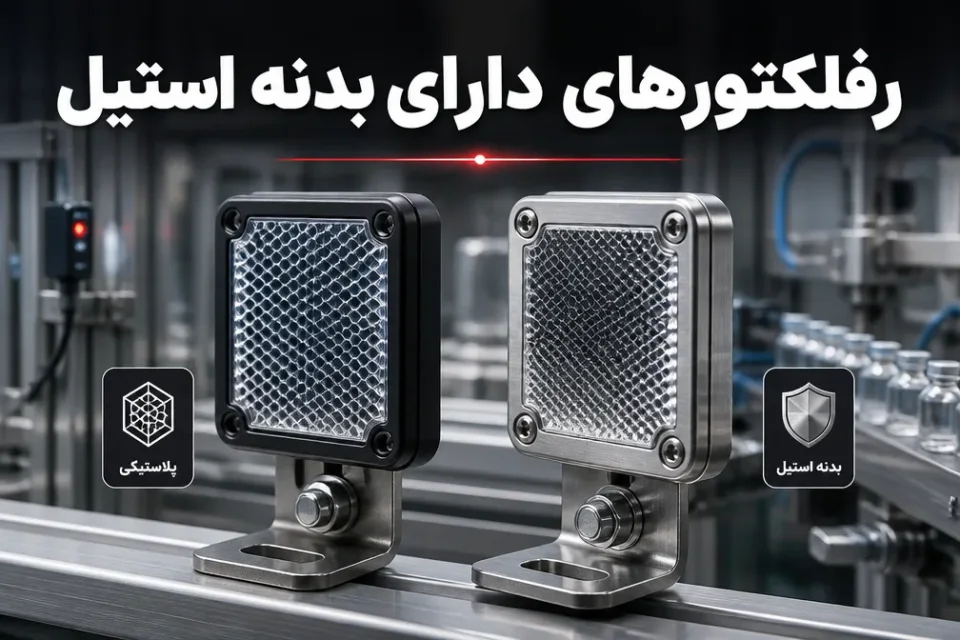

رفلکتورهای دارای بدنه استیل
مدل‌های دارای بدنه استیل برای محیط‌هایی طراحی می‌شوند که مقاومت مکانیکی، دوام بیشتر بدنه یا سازگاری بهتر با شرایط صنعتی سخت‌تر لازم است. این گروه می‌تواند برای صنایع غذایی و دارویی، خطوطی با شست‌وشوی مکرر یا محل‌هایی با خطر ضربه مناسب‌تر باشد، اما انتخاب نهایی باید با توجه به درجه حفاظت، مواد شوینده، دمای کار و دستورالعمل تجهیز انجام شود.
بدنه استیل به‌تنهایی تضمین‌کننده مناسب‌بودن یک رفلکتور برای هر محیطی نیست. بخش بازتابنده، واشرها، نوع نصب و مقاومت کل مجموعه در برابر مواد موجود در خط باید بررسی شود. در کاربردهای بهداشتی، طراحی محل نصب باید مانع تجمع آلودگی شود و امکان دسترسی برای نظافت منظم را فراهم کند.
نوارهای رفلکتیو
نوار رفلکتیو زمانی کاربرد دارد که نصب یک رفلکتور صلب ممکن نباشد یا سطح بازتابنده باید روی قطعه، دیواره، حفاظ یا سازه‌ای با فرم خاص قرار گیرد. این نوارها فضای بسیار کمی اشغال می‌کنند و برای ایجاد نقطه بازتاب در محل‌های محدود مفید هستند.
با وجود انعطاف نصب، نوار رفلکتیو به کیفیت آماده‌سازی سطح و چسبندگی وابسته است. سطح زیر نوار باید تمیز، خشک و تا حد امکان صاف باشد. خم‌شدگی شدید، جداشدن لبه‌ها، تماس مداوم با روغن و مواد شیمیایی یا خراش سطح می‌تواند بازتاب را کاهش دهد. در کاربردهای مهم، باید عملکرد سنسور پس از نصب و در شرایط واقعی خط آزمایش شود.
کاربرد رفلکتور در سنسورهای Leuze چیست؟
در سنسورهای Retro-Reflective Leuze، رفلکتور نقش مرجع نوری را دارد و کیفیت آن بر فاصله تشخیص، تکرارپذیری سوئیچینگ و مقاومت سیستم در برابر اختلالات محیطی اثر می‌گذارد. سنسور و رفلکتور باید به‌عنوان یک جفت عملکردی انتخاب شوند، نه دو قطعه کاملاً مستقل.
کاربردهای متداول شامل تشخیص عبور کارتن روی کانوایر، شمارش بسته‌ها، کنترل حضور قطعه، تشخیص ارتفاع بار، نظارت بر ورودی و خروجی ماشین و تعیین موقعیت اجسام در ایستگاه‌های مونتاژ است. در بسیاری از این کاربردها، نصب رفلکتور در سمت مقابل مسیر تشخیص، نسبت به نصب فرستنده و گیرنده جداگانه، ساده‌تر و اقتصادی‌تر است.
برای اجسام شفاف مانند بطری شیشه‌ای، فیلم بسته‌بندی یا ظروف PET، باید از سنسور و رفلکتور سازگار با تشخیص اجسام شفاف استفاده شود. اجسام شفاف ممکن است بخشی از نور را عبور دهند یا بازتاب‌های ناخواسته تولید کنند؛ بنابراین سنسور Retro-Reflective معمولی همیشه انتخاب مناسبی نیست. بررسی دیتاشیت سنسور و آزمون با نمونه واقعی محصول ضروری است.
چگونه رفلکتور مناسب را انتخاب کنیم؟
برای انتخاب صحیح، ابتدا باید مشخص کنید سنسور چه جسمی را، در چه فاصله‌ای و تحت چه شرایطی تشخیص می‌دهد. سپس رفلکتوری انتخاب کنید که با مدل سنسور، فضای نصب و شرایط بهره‌برداری سازگار باشد. صرفاً انتخاب بزرگ‌ترین یا مقاوم‌ترین مدل، جای تحلیل فنی را نمی‌گیرد.
- نوع سنسور: بررسی کنید سنسور از نوع Retro-Reflective است و برای رفلکتور موردنظر مشخصات عملکردی دارد.
- فاصله و سطح مؤثر: فاصله واقعی نصب، زاویه احتمالی و لرزش تجهیزات را در نظر بگیرید؛ رفلکتور بزرگ‌تر معمولاً هم‌راستاسازی را آسان‌تر می‌کند.
- نوع جسم: جسم مات، براق، تیره، شفاف یا دارای سطح آینه‌ای، نیازهای متفاوتی در انتخاب سنسور و بازتابنده ایجاد می‌کند.
- شرایط محیط: گردوغبار، بخار، رطوبت، روغن، مواد شوینده، دما و احتمال ضربه، جنس بدنه و روش نصب را تعیین می‌کنند.
- فضای مکانیکی: محل سوراخ‌کاری، براکت، جهت سطح بازتابنده و دسترسی برای تمیزکاری باید پیش از خرید مشخص شود.
- نگهداری: اگر محل نصب به‌سرعت آلوده می‌شود، راهکاری انتخاب کنید که بازرسی و پاک‌سازی آن ساده باشد.
کارشناسان آداک تجارت فردا می‌توانند با دریافت اطلاعاتی مانند مدل سنسور، فاصله نصب، نوع محصول و شرایط محیطی، گزینه مناسب از رفلکتورها Reflectors را برای کاربرد صنعتی شما بررسی کنند. این بررسی در کاربردهای دارای جسم شفاف، محیط آلوده یا فضای نصب محدود اهمیت بیشتری دارد.

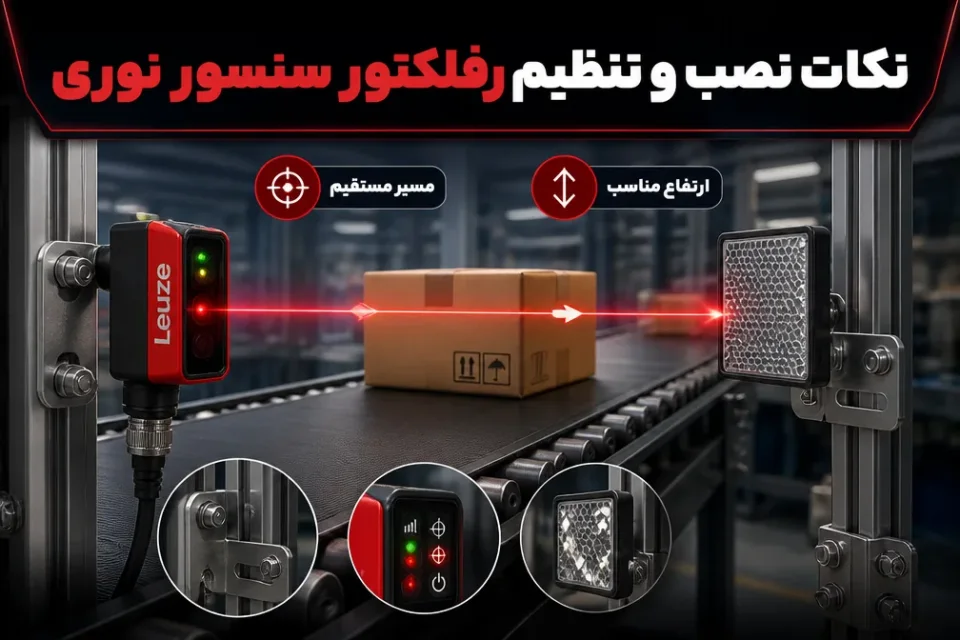

نکات نصب و تنظیم رفلکتور سنسور نوری
نصب صحیح به اندازه انتخاب درست رفلکتور اهمیت دارد. ابتدا سنسور و رفلکتور را در مسیر مستقیم و با ارتفاع مناسب نسبت به جسم قرار دهید. سطح رفلکتور باید رو به سنسور باشد و براکت‌ها باید به اندازه کافی محکم باشند تا لرزش ماشین باعث تغییر زاویه نشود.
پس از نصب، وضعیت نشانگرهای سنسور را بررسی و حساسیت یا تنظیمات موردنیاز را طبق دستورالعمل همان مدل اعمال کنید. آزمایش را فقط با مسیر خالی انجام ندهید؛ عبور نمونه واقعی محصول، حرکت در سرعت کاری و تغییرات احتمالی موقعیت جسم باید ارزیابی شود. اگر جسم کوچک‌تر از پرتو یا خارج از مسیر واقعی حرکت کند، ممکن است تشخیص با وجود نصب درست ظاهری، ناپایدار باشد.
- رفلکتور و سنسور را در فاصله مجاز اعلام‌شده برای همان ترکیب نصب کنید.
- سطح بازتابنده را تمیز و بدون برچسب، خراش عمیق یا پوشش اضافی نگه دارید.
- مسیر نور را از حضور محافظ، کابل، لبه سازه یا قطعات متحرک آزاد کنید.
- عملکرد را با چند نمونه از محصول و در حالت حرکت واقعی خط کنترل کنید.
- پس از راه‌اندازی، بازبینی دوره‌ای هم‌راستایی و تمیزی رفلکتور را در برنامه نگهداری قرار دهید.
خطاهای رایج در استفاده از Reflectors
رایج‌ترین خطا، استفاده از رفلکتور نامتناسب با فاصله یا محیط است. گاهی سیستم در زمان راه‌اندازی کار می‌کند، اما با لرزش، آلودگی یا تغییر جزئی زاویه، سیگنال ناپایدار می‌شود. این وضعیت معمولاً نشان می‌دهد حاشیه عملکرد کافی در طراحی در نظر گرفته نشده است.
خطای دیگر، نادیده‌گرفتن تأثیر جسم براق یا شفاف است. برخی سطوح براق می‌توانند نور را به گیرنده برگردانند و باعث تشخیص نادرست شوند؛ اجسام شفاف نیز ممکن است نور را به‌طور کامل قطع نکنند. در این شرایط، تغییر زاویه نصب، استفاده از مدل مناسب سنسور و رفلکتور ویژه یا بازنگری روش تشخیص لازم است.
استفاده از رفلکتور کثیف، نصب روی پایه انعطاف‌پذیر، قرار دادن نوار رفلکتیو روی سطح ناهموار و فرض اینکه بدنه استیل برای همه محیط‌ها کافی است نیز از اشتباهات متداول هستند. بررسی دوره‌ای و تست عملی پس از هر تغییر در خط، از توقف‌های ناشی از خطای تشخیص جلوگیری می‌کند.
چه زمانی باید از روش تشخیص دیگری استفاده کرد؟
اگر محل نصب رفلکتور در سمت مقابل وجود ندارد، آلودگی محیط به‌سرعت سطح بازتابنده را می‌پوشاند یا جسم مورد تشخیص ویژگی نوری دشواری دارد، ممکن است سنسور Retro-Reflective بهترین گزینه نباشد. در چنین شرایطی می‌توان با توجه به کاربرد، سنسور یک‌طرفه، سنسور بازتابی از جسم، سنسور فاصله‌سنج یا فناوری‌های دیگر را بررسی کرد.
تصمیم باید بر اساس قابلیت اطمینان موردنیاز فرایند گرفته شود. برای مثال، در یک کاربرد ایمنی یا فرآیندی که خطای تشخیص هزینه بالایی دارد، آزمایش در شرایط واقعی و انتخاب راهکار با حاشیه عملکرد مناسب ضروری است. آداک تجارت فردا در انتخاب سنسور و رفلکتور سازگار با نیاز خط، به مشخصات کاربرد توجه می‌کند و صرفاً بر مبنای شکل ظاهری قطعه پیشنهاد نمی‌دهد.
جمع‌بندی
رفلکتورها Reflectors بخش کلیدی سیستم‌های فوتوالکتریک Retro-Reflective هستند و با بازگرداندن کنترل‌شده نور، تشخیص حضور یا عبور اجسام را ممکن می‌کنند. انتخاب بین رفلکتور پلاستیکی، مدل دارای بدنه استیل و نوار رفلکتیو باید بر پایه مدل سنسور، فاصله واقعی، نوع جسم، شرایط محیطی، فضای نصب و امکان نگهداری انجام شود. برای اجسام شفاف یا براق، محیط‌های آلوده و کاربردهای حساس، ارزیابی ترکیب سنسور و رفلکتور پیش از اجرا اهمیت ویژه‌ای دارد. اگر مشخصات خط و مدل سنسور خود را در اختیار دارید، آداک تجارت فردا می‌تواند برای انتخاب رفلکتور مناسب، بررسی سازگاری فنی و کاهش خطاهای رایج نصب، مشاوره تخصصی ارائه دهد.
