تجهیزات سیگنال‌دهی Signaling Devices ابزارهایی برای اعلام سریع و قابل‌فهم وضعیت ماشین‌آلات، خطوط تولید و فرآیندهای اتوماسیون هستند. این تجهیزات با نور ثابت، چشمک‌زن، رنگ‌های مختلف یا هشدار صوتی، شرایطی مانند کارکرد عادی، آماده‌به‌کار بودن، توقف، خطا یا نیاز به مداخله اپراتور را نمایش می‌دهند. انتخاب درست چراغ سیگنال یا هشداردهنده صنعتی فقط به رنگ و ظاهر محدود نیست؛ فاصله دید، نور محیط، نوع پیام، محل نصب، سطح حفاظت و شیوه اتصال به کنترلر باید هم‌زمان بررسی شوند تا هشدار واقعاً دیده یا شنیده شود و به بخشی مؤثر از ایمنی و بهره‌وری خط تبدیل شود.
تجهیزات سیگنال‌دهی چه نقشی در اتوماسیون صنعتی دارند؟
نقش اصلی تجهیزات سیگنال‌دهی Signaling Devices تبدیل وضعیت‌های الکتریکی و اطلاعات کنترل به پیام قابل درک برای انسان است. PLC، سنسور، رله ایمنی یا کنترلر ماشین ممکن است وقوع یک وضعیت را تشخیص دهند، اما اپراتور باید بتواند آن را بدون مراجعه مداوم به نمایشگر یا تابلو تشخیص دهد.
در یک ایستگاه مونتاژ، چراغ سبز می‌تواند آماده‌بودن دستگاه را نشان دهد، زرد نیاز به تأمین قطعه یا بررسی اپراتور را اعلام کند و قرمز برای توقف یا خطای مهم به‌کار رود. هنگامی که محیط پرصداست یا اپراتور خارج از میدان دید چراغ قرار دارد، هشدار صوتی یا ترکیب نور و صدا پیام را کامل‌تر می‌کند.
استفاده از تجهیزات سیگنال‌دهی Signaling Devices به استانداردسازی ارتباط بصری در کارخانه کمک می‌کند. با این حال، معنی رنگ‌ها باید در دستورالعمل داخلی سایت، منطق کنترل و آموزش اپراتورها یکسان تعریف شود؛ زیرا رنگ به‌تنهایی جایگزین ارزیابی ریسک، مدار ایمنی یا دستور توقف ایمن نیست.
انواع چراغ‌های سیگنال و هشدار صنعتی کدام‌اند؟
تجهیزات سیگنال‌دهی Signaling Devices در شکل‌ها و عملکردهای متفاوتی عرضه می‌شوند. انتخاب نوع مناسب به این بستگی دارد که پیام باید از چه فاصله‌ای، برای چند نفر و در چه شرایط نوری یا صوتی قابل تشخیص باشد.
چراغ سیگنال تک‌رنگ برای یک وضعیت مشخص
چراغ سیگنال تک‌رنگ برای نمایش یک پیام روشن و ثابت مناسب است؛ مانند روشن‌بودن ماشین، فعال‌بودن یک ایستگاه، مجازبودن ورود قطعه یا وجود خطا. این مدل در تابلوهای کنترل، روی بدنه ماشین، ورودی سلول‌های تولید و نقاطی کاربرد دارد که تنها یک حالت باید دیده شود.
برای انتخاب آن، قطر چراغ، شدت نور، زاویه تابش، رنگ موردنیاز و فاصله مشاهده را در نظر بگیرید. چراغی که روی پنل نزدیک اپراتور خواناست، الزاماً برای مشاهده از انتهای خط تولید مناسب نیست.

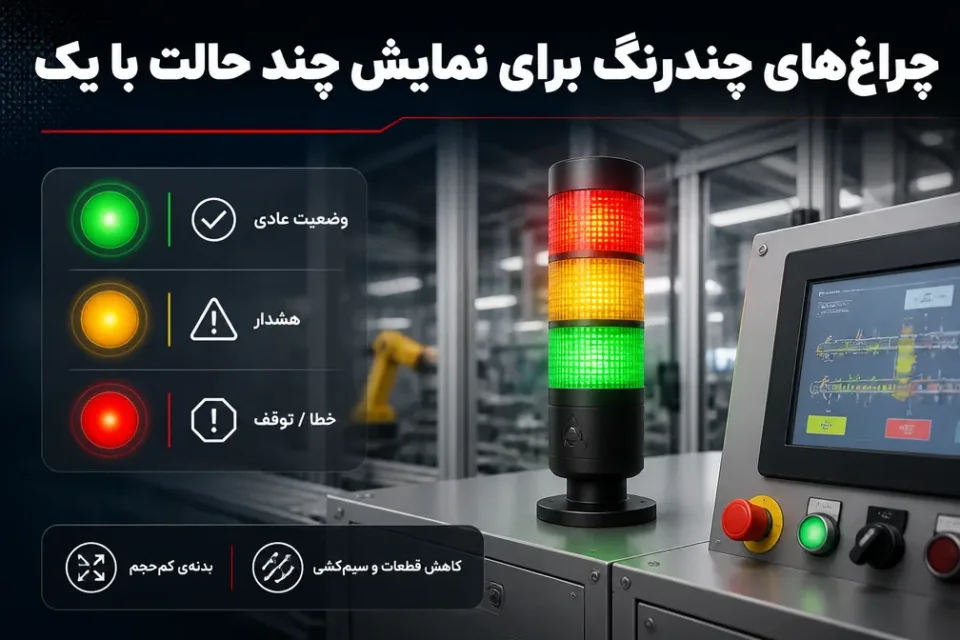

چراغ‌های چندرنگ برای نمایش چند حالت با یک تجهیز
چراغ‌های چندرنگ یا مولتی‌کالر، چند وضعیت را از طریق رنگ‌های متفاوت در یک بدنه نمایش می‌دهند. این راهکار زمانی مفید است که فضای نصب محدود باشد یا بخواهید تعداد قطعات و سیم‌کشی روی ماشین را کاهش دهید.
مزیت این مدل، انعطاف در تعریف پیام‌هاست؛ اما باید دقت کنید که منطق رنگ‌ها برای همه شیفت‌ها ثابت بماند. استفاده هم‌زمان از رنگ‌های متعدد بدون تعریف روشن، احتمال برداشت اشتباه را افزایش می‌دهد. در کاربردهای حساس، می‌توان حالت چشمک‌زن را برای اولویت‌بندی هشدارهای مهم‌تر در نظر گرفت.
Beacon و چراغ هشدار برای دیده‌شدن از فاصله بیشتر
Beacon یا چراغ هشدار صنعتی معمولاً برای جلب توجه از فاصله بیشتر و در فضای بازتر استفاده می‌شود. نور چرخان، چشمک‌زن یا پالسی این چراغ‌ها باعث می‌شود تغییر وضعیت سریع‌تر دیده شود؛ به‌ویژه در محیط‌هایی که فعالیت، حرکت یا نور پس‌زمینه زیاد است.
Beacon می‌تواند روی ماشین‌های مستقل، دروازه‌های ایمنی، نقاط بارگیری، تجهیزات متحرک یا بخش‌هایی از کارخانه نصب شود که نیاز به اعلام هشدار محلی دارند. در این کاربرد، محل قرارگیری اهمیت زیادی دارد؛ نصب پشت سازه، بالاتر از میدان دید معمول یا در برابر نور شدید ممکن است اثربخشی هشدار را کم کند.
Tower Light برای نمایش وضعیت چندمرحله‌ای ماشین
Tower Light یا ستون نوری، چند بخش رنگی را به‌صورت عمودی در کنار هم قرار می‌دهد و برای نمایش وضعیت‌های چندمرحله‌ای ماشین یا خط بسیار کاربردی است. هر بخش می‌تواند به یک ورودی کنترل متصل شود تا اپراتور با یک نگاه، شرایط کلی تجهیز را تشخیص دهد.
یک الگوی رایج می‌تواند سبز برای عملکرد عادی، زرد برای نیاز به توجه، قرمز برای خطا یا توقف و آبی یا سفید برای وضعیت‌های اطلاعاتی باشد. با این حال، تعریف نهایی باید با ارزیابی ریسک ماشین، رویه بهره‌برداری و رنگ‌بندی مصوب مجموعه هماهنگ شود. تجهیزات سیگنال‌دهی Signaling Devices از نوع Tower Light برای خطوطی مناسب‌اند که سرپرست یا تیم نگهداری باید وضعیت چند ماشین را از فاصله مشخص پایش کنند.
تجهیزات سیگنال صوتی برای محیط‌های خارج از میدان دید
هشداردهنده‌های صوتی زمانی ارزشمند هستند که چراغ در میدان دید همه افراد نیست یا واکنش سریع‌تری لازم است. بیزر، آلارم یا تجهیز صوتی می‌تواند همراه یک چراغ هشدار به‌کار رود تا پیام در محیط‌های بزرگ، پشت حفاظ‌ها یا در زمان تمرکز اپراتور بر فعالیت دیگر از دست نرود.
شدت، الگوی صدا، مدت هشدار و تعداد دفعات تکرار باید متناسب با محیط انتخاب شوند. صدای بسیار ضعیف در سالن پرصدا شنیده نمی‌شود و صدای بیش‌ازحد یا هشدارهای پی‌درپی نیز باعث عادت‌کردن افراد و کاهش توجه می‌شود. در محیط‌هایی که حفاظت شنوایی استفاده می‌شود، اتکا به صوت به‌تنهایی انتخاب مطمئنی نیست.
رنگ و الگوی نور را چگونه برای وضعیت ماشین تعریف کنیم؟
برای تجهیزات سیگنال‌دهی Signaling Devices باید رنگ و الگوی نور بر اساس اهمیت وضعیت و اقدامی که از اپراتور انتظار می‌رود تعریف شود. هدف این نیست که رنگ‌های بیشتری استفاده شود؛ هدف این است که کاربر در چند ثانیه بداند چه اتفاقی افتاده و آیا باید اقدامی انجام دهد یا خیر.
به‌طور معمول، سبز برای شرایط عادی یا مجاز، زرد برای هشدار، انتظار یا نیاز به توجه، و قرمز برای خطا، توقف یا وضعیت غیرعادی به‌کار می‌رود. رنگ‌های دیگر، مانند آبی و سفید، می‌توانند برای اطلاعات تکمیلی تعریف شوند؛ اما نباید پیام‌های حیاتی را مبهم کنند.
- برای هر رنگ، یک معنی عملیاتی ثابت و مکتوب تعریف کنید.
- برای وضعیت‌های مهم‌تر، در صورت نیاز از نور چشمک‌زن یا هشدار صوتی مکمل استفاده کنید.
- رنگ قرمز را برای پیام‌هایی که نیازمند توقف یا واکنش فوری هستند، بی‌دلیل مصرف نکنید.
- روی ماشین یا کنار HMI، راهنمای ساده‌ای از معنی چراغ‌ها برای اپراتور قرار دهید.
- پیش از بهره‌برداری، دیده‌شدن چراغ از محل واقعی کار اپراتور و مسیرهای تردد را بررسی کنید.
اگر یک رنگ برای چند پیام کاملاً متفاوت استفاده شود، سرعت تصمیم‌گیری پایین می‌آید. برای نمونه، «کمبود مواد» و «خطای ایمنی» نباید صرفاً با یک چراغ ثابت و بدون تفکیک مناسب نمایش داده شوند؛ زیرا اولویت واکنش آن‌ها یکسان نیست.
برای انتخاب چراغ سیگنال صنعتی چه معیارهایی مهم است؟
انتخاب تجهیزات سیگنال‌دهی Signaling Devices باید از نیاز کاربرد شروع شود، نه صرفاً از شکل ظاهری محصول. ابتدا مشخص کنید چه وضعیت‌هایی باید اعلام شوند، چه کسانی باید آن‌ها را ببینند یا بشنوند و واکنش مورد انتظار در هر وضعیت چیست.
فاصله دید، نور محیط و زاویه مشاهده
شدت روشنایی موردنیاز در یک تابلو داخل سالن با چراغ نصب‌شده روی دستگاهی نزدیک پنجره، سوله روشن یا فضای باز تفاوت دارد. نور خورشید، بازتاب سطوح فلزی، گردوغبار و زاویه قرارگیری چراغ بر قابلیت رؤیت اثر می‌گذارند. پیش از نهایی‌کردن انتخاب، محل نصب و مسیرهای واقعی مشاهده را بررسی کنید.
شرایط محیطی و درجه حفاظت تجهیز
رطوبت، شست‌وشو، روغن، گردوغبار، لرزش، دمای محیط و احتمال ضربه می‌توانند نوع بدنه و سطح حفاظت لازم را تعیین کنند. تجهیزی که برای محیط تمیز تابلو مناسب است، ممکن است در خط فرآوری، فضای باز یا ماشین‌آلات دارای لرزش دوام کافی نداشته باشد.
ولتاژ، نوع خروجی و یکپارچگی با کنترلر
ولتاژ تغذیه، جریان مصرفی، نوع ورودی و شیوه فرمان‌دهی باید با طراحی برق و PLC سازگار باشد. در چراغ‌های چندرنگ یا Tower Light، تعداد ورودی‌های لازم و نحوه تعریف حالت‌ها را پیش از سیم‌کشی مشخص کنید. این بررسی مانع از آن می‌شود که یک تجهیز مناسب از نظر نوری، در عمل با معماری کنترل موجود هماهنگ نباشد.

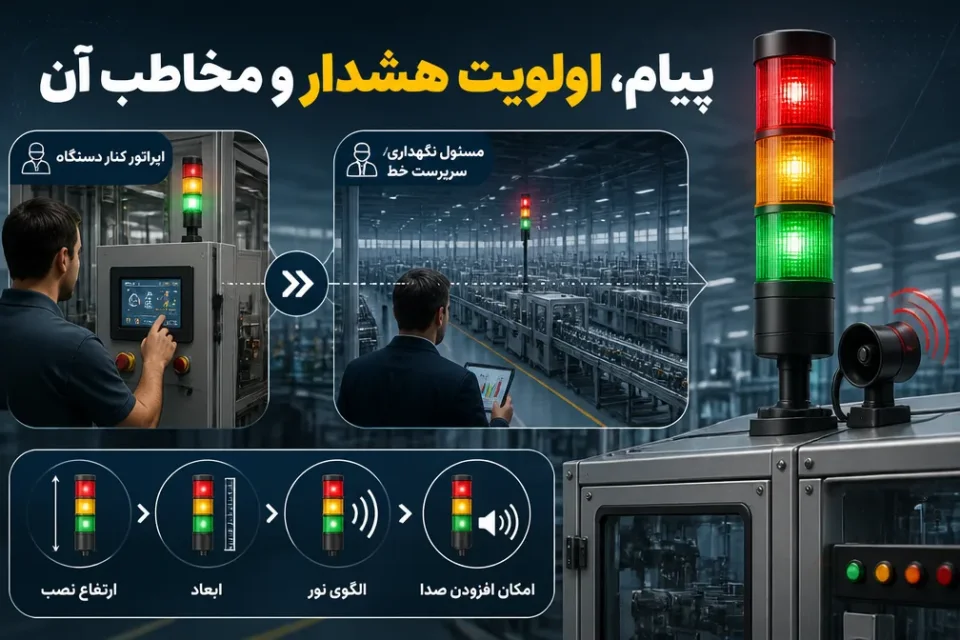

پیام، اولویت هشدار و مخاطب آن
گاهی یک چراغ فقط باید وضعیت را به اپراتور کنار دستگاه اعلام کند و گاهی باید از دور برای مسئول نگهداری یا سرپرست خط قابل تشخیص باشد. در سناریوی دوم، ارتفاع نصب، ابعاد، الگوی نور و امکان افزودن صدا اهمیت بیشتری پیدا می‌کند. تجهیزات سیگنال‌دهی Signaling Devices زمانی مؤثرند که طراحی آن‌ها با فرآیند تصمیم‌گیری افراد هم‌راستا باشد.
تجهیزات سیگنال‌دهی در چه کاربردهایی استفاده می‌شوند؟
تجهیزات سیگنال‌دهی Signaling Devices در هر جایی کاربرد دارند که تغییر وضعیت فرآیند باید سریع، واضح و محلی به اطلاع افراد برسد. کارکرد آن‌ها تنها هشدار خطا نیست؛ این تجهیزات می‌توانند جریان کار را نیز روان‌تر کنند.
- نمایش آماده‌به‌کار، در حال کار یا متوقف‌بودن ماشین‌آلات تولیدی.
- اعلام خطای سنسور، کمبود مواد، پرشدن مخزن یا نیاز به تأمین قطعه.
- نمایش وضعیت سلول رباتیک، نوار نقاله، ایستگاه بسته‌بندی و تجهیزات مونتاژ.
- هشدار در نقاط دسترسی، درب‌های حفاظتی و محدوده‌های نیازمند توجه اپراتور.
- اعلام وضعیت فرآیندهای بازرسی، شمارش، تفکیک و کنترل کیفیت.
در یک خط بسته‌بندی، ستون نوری می‌تواند نیاز به مداخله در یک ایستگاه را نشان دهد تا اپراتور بدون توقف کل خط به همان نقطه مراجعه کند. در یک سیستم جابه‌جایی مواد نیز Beacon یا آلارم صوتی ممکن است برای اطلاع از حرکت تجهیز یا وقوع شرایطی که باید دیده شود، کاربرد داشته باشد.
اشتباهات رایج در نصب و استفاده از چراغ‌های هشدار
رایج‌ترین خطا این است که چراغ سیگنال پس از طراحی کامل ماشین و بدون بررسی نیاز واقعی انتخاب شود. در این حالت ممکن است تجهیز از نظر فنی روشن شود، اما پیام آن برای کاربر قابل رؤیت، قابل تشخیص یا قابل اقدام نباشد.
نصب در ارتفاع نامناسب، پوشاندن چراغ با کابل یا سازه، استفاده از یک رنگ برای چند وضعیت، تعریف‌نکردن منطق هشدار در HMI و اتکا به آلارم صوتی در محیط پرصدا از خطاهای دیگر هستند. همچنین نباید چراغ هشدار را جایگزین حفاظ، کلید توقف اضطراری، تجهیز ایمنی یا منطق ایمن کنترل در نظر گرفت.
پس از نصب، عملکرد واقعی را در شرایط بهره‌برداری تست کنید: آیا چراغ از محل کار دیده می‌شود؟ آیا صدای هشدار در زمان روشن‌بودن ماشین قابل شنیدن است؟ آیا همه کاربران معنی هر حالت را می‌دانند؟ پاسخ این پرسش‌ها بخشی از راه‌اندازی درست تجهیزات سیگنال‌دهی Signaling Devices است.
برای انتخاب راهکار سیگنال‌دهی Leuze از کجا شروع کنیم؟
برای انتخاب راهکار مناسب Leuze، ابتدا نقشه وضعیت‌های ماشین و اولویت هر پیام را تهیه کنید. سپس محل نصب، فاصله مشاهده، شرایط محیطی، ولتاژ و نوع فرمان کنترل را به مشخصات فنی تبدیل کنید. این روش از انتخاب صرفاً ظاهری جلوگیری می‌کند و باعث می‌شود چراغ یا هشداردهنده با منطق واقعی ماشین هماهنگ باشد.
آداک تجارت فردا می‌تواند در بررسی نیاز کاربردی، انتخاب تجهیزات متناسب با شرایط صنعتی و هماهنگی مشخصات سیگنال‌دهی با اجزای اتوماسیون راهنمایی ارائه دهد. برای تصمیم دقیق‌تر، اطلاعاتی مانند نوع ماشین، تعداد وضعیت‌ها، محیط نصب، فاصله تقریبی مشاهده و شیوه اتصال به کنترلر را از ابتدا آماده کنید.
سؤالات متداول
آیا چراغ سیگنال و Tower Light یک کاربرد دارند؟
هر دو برای نمایش وضعیت استفاده می‌شوند، اما چراغ سیگنال معمولاً یک یا چند پیام محدود را در یک نقطه نشان می‌دهد؛ در حالی که Tower Light برای نمایش چند وضعیت مجزا و مشاهده سریع از فاصله بیشتر طراحی می‌شود. انتخاب میان آن‌ها به تعداد پیام‌ها، فضای نصب و فاصله دید بستگی دارد.
چه زمانی باید هشدار صوتی را کنار چراغ هشدار استفاده کرد؟
وقتی افراد ممکن است چراغ را نبینند، واکنش سریع لازم باشد یا محل کار اپراتور از ماشین فاصله داشته باشد، ترکیب نور و صدا مناسب‌تر است. در سالن‌های بسیار پرصدا، باید قابل‌شنیدن‌بودن صدا را در شرایط واقعی ارزیابی کرد و در صورت نیاز بر هشدار نوری قابل رؤیت تکیه بیشتری داشت.
آیا رنگ‌های چراغ هشدار برای همه کارخانه‌ها باید یکسان باشند؟
استفاده از یک منطق رنگی ثابت در کل کارخانه توصیه می‌شود، اما تعریف نهایی باید با فرآیند، ارزیابی ریسک و دستورالعمل‌های داخلی هماهنگ باشد. مهم‌ترین اصل این است که هر رنگ برای کاربران معنی مشخص و ثابت داشته باشد و پیام‌های حیاتی با وضعیت‌های عادی اشتباه نشوند.
برای محیط‌های دارای گردوغبار یا شست‌وشو چه نکته‌ای مهم است؟
باید درجه حفاظت، جنس بدنه، آب‌بندی، مقاومت در برابر مواد موجود در محیط و روش نصب بررسی شود. شرایط واقعی محل، مانند شست‌وشوی مستقیم، بخار، روغن یا لرزش، باید پیش از انتخاب مدل مشخص باشد تا تجهیز در بهره‌برداری دچار افت عملکرد یا آسیب نشود.
جمع‌بندی
تجهیزات سیگنال‌دهی Signaling Devices راهی عملی برای نمایش شفاف وضعیت ماشین، فرآیند و هشدارهای صنعتی هستند و می‌توانند از چراغ تک‌رنگ و چندرنگ تا Beacon، Tower Light و آلارم صوتی را شامل شوند. انتخاب درست زمانی انجام می‌شود که ابتدا پیام موردنیاز، مخاطب پیام و واکنش مورد انتظار مشخص شود و سپس عواملی مانند فاصله دید، نور محیط، شرایط نصب، سطح حفاظت و سازگاری با PLC بررسی شوند. رنگ‌بندی و الگوی هشدار باید در کل مجموعه ثابت و قابل فهم باشد و چراغ هشدار هرگز جایگزین طراحی ایمنی ماشین نیست. اگر برای یک خط تولید یا ماشین جدید به راهکاری هماهنگ با سناریوی واقعی بهره‌برداری نیاز دارید، آداک تجارت فردا با بررسی شرایط کاربرد و مشخصات فنی می‌تواند به انتخاب تجهیزات مناسب Leuze کمک کند.
