براکت‌های نصب ستون‌های دستگاه آینه Mounting Brackets Device برای استقرار دقیق تجهیزات ایمنی Leuze به‌کار می‌روند؛ یعنی سنسور، فرستنده، گیرنده یا آینه را در ارتفاع و زاویه درست نگه می‌دارند تا میدان حفاظتی بدون نقطه کور عمل کند. اگر محل نصب ثابت، مقاوم و قابل تنظیم نباشد، حتی انتخاب درست پرده نوری یا سنسور ایمنی نیز ممکن است به خطای هم‌راستایی، توقف‌های ناخواسته یا کاهش پوشش حفاظتی منجر شود. در طراحی یک ایستگاه ایمن باید نوع تجهیز، مسیر دسترسی خطر، ارتفاع حفاظتی، وضعیت کف و امکان تنظیم و سرویس آینده را هم‌زمان بررسی کرد.
براکت و ستون نصب در سیستم ایمنی چه نقشی دارند؟
نقش اصلی براکت و ستون نصب، ایجاد یک مرجع مکانیکی پایدار برای تجهیزات حفاظتی است. این اجزا باید موقعیت سنسور ایمنی را در برابر لرزش ماشین، ضربه‌های معمول محیط، جابه‌جایی ناخواسته و تغییرات جزئی سازه حفظ کنند. براکت‌های نصب ستون‌های دستگاه آینه Mounting Brackets Device تنها یک قطعه جانبی نیستند؛ بخشی از کیفیت عملکرد کل راهکار ایمنی محسوب می‌شوند.
در کاربردهایی مانند حفاظت ورودی ماشین، نوار نقاله، سلول رباتیک، پرس، دستگاه بسته‌بندی یا ایستگاه مونتاژ، تجهیز ایمنی باید دقیقاً نسبت به محدوده خطر قرار گیرد. براکت مناسب امکان تنظیم اولیه را فراهم می‌کند و ستون مستقل، تجهیز را از بدنه نامناسب ماشین یا سازه‌های موقت بی‌نیاز می‌سازد.
انتخاب سازه نصب باید با ارزیابی خطر و دستورالعمل تجهیز ایمنی هماهنگ باشد. فاصله ایمنی، ارتفاع نصب و چیدمان مسیر پرتو فقط با نگاه ظاهری تعیین نمی‌شوند؛ هر تغییر مکانیکی ممکن است بر عملکرد حفاظتی و زمان توقف ماشین اثر بگذارد.
براکت نصب سنسورهای ایمنی Leuze چه کاربردی دارد؟
براکت نصب سنسور ایمنی Leuze برای اتصال مطمئن تجهیزات به بدنه ماشین، فریم محافظ، پروفیل صنعتی یا ستون مستقل استفاده می‌شود. این براکت‌ها معمولاً باید امکان تنظیم محدود در محورهای لازم را بدهند تا فرستنده و گیرنده پرده نوری، اسکنر یا حسگر ایمنی بتوانند با دقت هم‌راستا شوند.
در نصب پرده‌های نوری ایمنی، یک انحراف کوچک می‌تواند کیفیت دریافت پرتو را کاهش دهد یا تشخیص را ناپایدار کند. براکت مناسب کمک می‌کند نصب‌کننده ابتدا موقعیت درست را تنظیم کند، سپس اتصالات را با پایداری کافی مهار کند. وجود امکان تنظیم به‌معنای شل‌بودن همیشگی نیست؛ پس از راه‌اندازی، مکانیزم باید در برابر حرکت ناخواسته مقاوم شود.

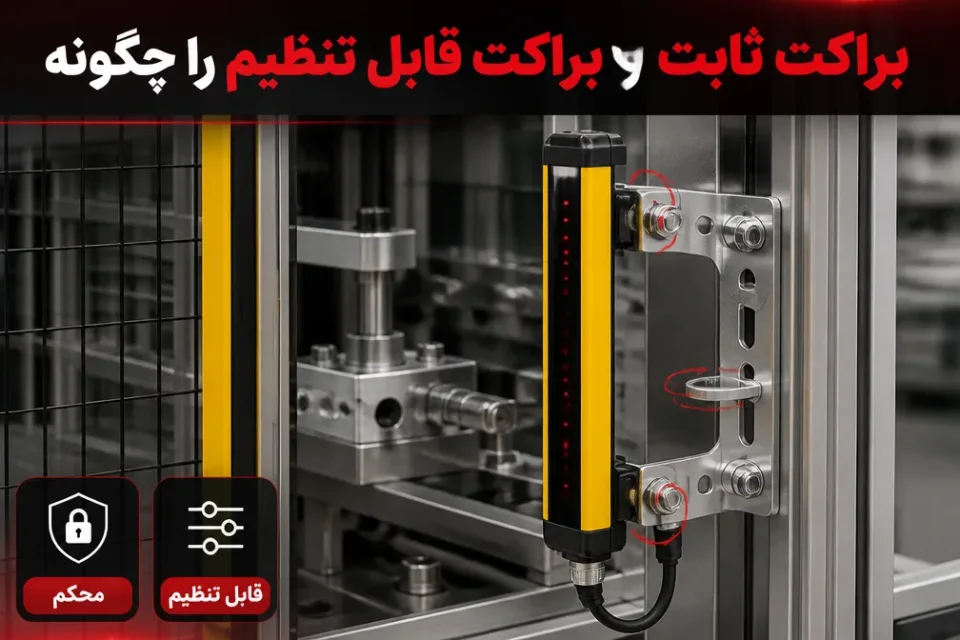

براکت ثابت و براکت قابل تنظیم را چگونه انتخاب کنیم؟
براکت ثابت زمانی مناسب است که سطح نصب دقیق، محکم و موقعیت تجهیز از ابتدا قطعی باشد. این گزینه در ماشین‌های دارای فریم مناسب یا کاربردهایی که تغییر موقعیت ندارند، نصب ساده‌تری ایجاد می‌کند. در مقابل، براکت قابل تنظیم برای جبران تلرانس‌های سازه، تنظیم زاویه و هم‌راستاسازی دقیق در زمان نصب مفید است.
اگر ماشین لرزش دارد، محل نصب از ورق نازک ساخته شده یا دسترسی اپراتور ممکن است به تجهیز برخورد کند، علاوه بر قابلیت تنظیم باید به صلبیت مجموعه توجه شود. براکت قابل تنظیمی که پس از نصب قفل مناسبی ندارد، می‌تواند خود به منبع خطای تکرارشونده تبدیل شود.
- نوع و ابعاد تجهیز ایمنی، وزن و نقاط مجاز اتصال آن را بررسی کنید.
- جهت پرتو، ارتفاع موردنیاز و فضای لازم برای تنظیم و سرویس را پیش از سوراخ‌کاری مشخص کنید.
- میزان لرزش، احتمال ضربه و استحکام سازه یا پروفیل محل نصب را ارزیابی کنید.
- پس از تنظیم، پیچ‌ها و مکانیزم‌های قفل‌کننده را طبق روش فنی تجهیز محکم کنید.
- عملکرد حفاظتی را پس از نصب و در بازبینی‌های دوره‌ای آزمایش کنید.
Device Columns چیست و چه زمانی به آن نیاز دارید؟
Device Columns یا ستون‌های دستگاه، پایه‌های مستقلی هستند که برای نصب تجهیزات ایمنی در محل‌هایی استفاده می‌شوند که فریم مناسب روی ماشین وجود ندارد یا اتصال مستقیم به ماشین انتخاب مطلوبی نیست. این ستون‌ها می‌توانند محل نصب فرستنده و گیرنده پرده نوری، تجهیزات کنترل دسترسی یا سایر اجزای حفاظتی باشند.
براکت‌های نصب ستون‌های دستگاه آینه Mounting Brackets Device در این چیدمان به نصب‌کننده اجازه می‌دهند تجهیز را در موقعیت موردنیاز نسبت به کف و مسیر خطر قرار دهد. مزیت اصلی ستون مستقل، آزادی بیشتر در جانمایی است؛ بااین‌حال، این آزادی فقط زمانی مفید است که پایه ستون، کف محل نصب و محافظت مکانیکی آن با دقت انتخاب شوند.
ویژگی‌های مهم یک ستون دستگاه مناسب
ستون دستگاه مناسب باید ارتفاع کاربردی، ساختار مقاوم و امکان نصب ایمن تجهیز را فراهم کند. انتخاب ارتفاع صرفاً بر اساس اندازه پرده نوری انجام نمی‌شود؛ نقطه شروع و پایان میدان حفاظتی، شیوه عبور افراد یا قطعات و فاصله ایمنی نیز باید در جانمایی لحاظ شوند.
پایداری پایه اهمیت ویژه‌ای دارد. در محیط‌های صنعتی، کف ممکن است لرزش داشته باشد، در معرض شست‌وشو باشد یا فضای عبور لیفتراک و ترولی در نزدیکی ستون قرار گیرد. در چنین شرایطی باید محل ستون، شیوه مهار و نیاز احتمالی به حفاظت مکانیکی جداگانه بررسی شود تا برخورد یا کج‌شدن ستون باعث اختلال در سیستم نشود.
در پروژه‌هایی که تغییر قالب، جابه‌جایی تجهیزات یا بازطراحی خط محتمل است، دسترسی مناسب به پیچ‌های تنظیم و امکان سرویس‌پذیری نیز مهم است. تیم فنی آداک تجارت فردا می‌تواند در انتخاب آرایش نصب متناسب با تجهیز Leuze و محدودیت‌های فیزیکی محل، اطلاعات فنی موردنیاز را ارائه کند.
Mirror Columns برای حفاظت چندطرفه چگونه کار می‌کنند؟
Mirror Columns یا ستون‌های آینه، برای تغییر مسیر پرتو در سیستم‌های ایمنی چندطرفه استفاده می‌شوند. به‌جای نصب چند مجموعه فرستنده و گیرنده در هر ضلع، آینه‌های مناسب می‌توانند مسیر پرتو را در گوشه‌ها بازتاب دهند و یک محدوده حفاظتی چندوجهی بسازند. این راهکار در حفاظت از ورودی‌های چندطرفه سلول‌های رباتیک یا ماشین‌هایی با دسترسی از بیش از یک سمت کاربرد دارد.
عملکرد مطمئن Mirror Columns وابسته به هم‌راستایی دقیق است. هر آینه مسیر پرتو را تغییر می‌دهد و در نتیجه، حساسیت نصب نسبت به زاویه، فاصله و لرزش افزایش می‌یابد. به همین دلیل، براکت‌های نصب ستون‌های دستگاه آینه Mounting Brackets Device باید امکان تنظیم دقیق در مرحله راه‌اندازی و تثبیت پایدار پس از آن را فراهم کنند.

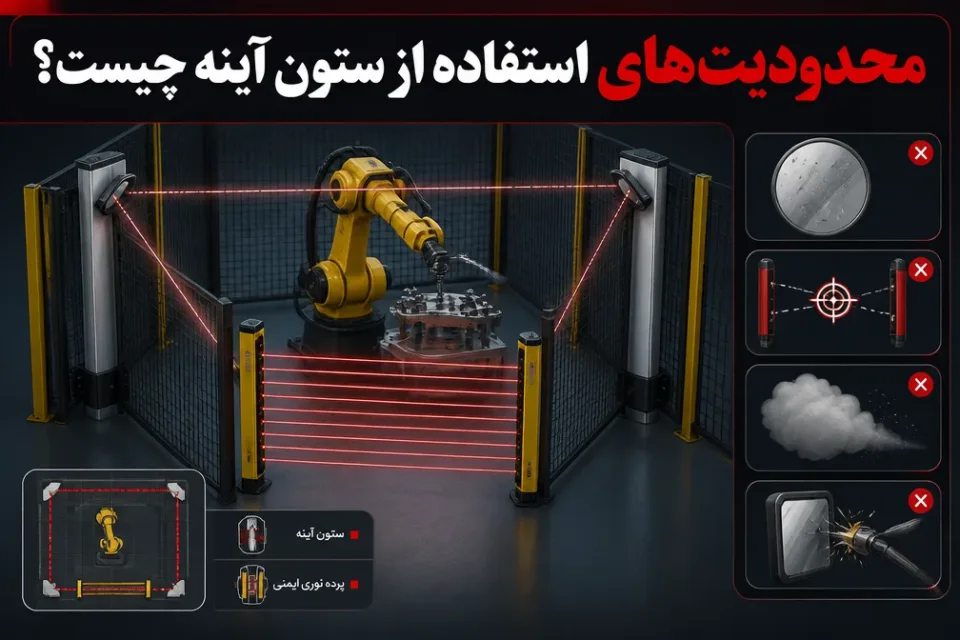

محدودیت‌های استفاده از ستون آینه چیست؟
ستون آینه همیشه جایگزین مستقیم یک جفت سنسور اضافه نیست. طول مسیر نوری، تعداد بازتاب‌ها، کیفیت تنظیم و شرایط محیطی می‌توانند بر عملکرد سامانه اثر بگذارند. هرچه مسیر پیچیده‌تر شود، نیاز به کنترل دقیق‌تر هم‌راستایی و بازبینی منظم بیشتر خواهد شد.
آلودگی سطح آینه، بخار، گردوغبار، پاشش مواد یا برخورد مکانیکی می‌تواند کیفیت بازتاب را کاهش دهد. بنابراین در محیط‌های آلوده باید برنامه تمیزکاری و بازدید تعریف شود و محل نصب به‌گونه‌ای انتخاب شود که آینه تا حد امکان از ضربه و آلودگی مستقیم محافظت شود. طراحی نهایی باید با مشخصات فنی همان مدل Leuze و ارزیابی ایمنی ماشین تطبیق داشته باشد.
برای انتخاب براکت و ستون نصب چه معیارهایی مهم است؟
انتخاب صحیح با تطبیق مکانیکی شروع می‌شود، اما به آن ختم نمی‌شود. براکت‌های نصب ستون‌های دستگاه آینه Mounting Brackets Device باید با مدل تجهیز، محل نصب، طراحی میدان حفاظتی و شرایط بهره‌برداری سازگار باشند. انتخاب صرفاً بر اساس شباهت ظاهری یا ابعاد تقریبی ممکن است در مرحله تنظیم یا بهره‌برداری مشکل ایجاد کند.
- سازگاری با مدل تجهیز: نقاط اتصال، ابعاد بدنه و لوازم جانبی تأییدشده را بررسی کنید.
- ارتفاع و هندسه حفاظت: ستون باید امکان ایجاد میدان حفاظتی در ارتفاع و فاصله طراحی‌شده را داشته باشد.
- شرایط محیطی: لرزش، گردوغبار، شست‌وشو، دما و احتمال برخورد مکانیکی را در نظر بگیرید.
- نیاز به تنظیم: برای مسیرهای بلند یا دارای آینه، امکان تنظیم دقیق و قفل‌کردن مطمئن اهمیت بیشتری دارد.
- مسیر کابل و سرویس: کابل‌کشی نباید تحت کشش، فشار، خم نامناسب یا خطر برخورد قرار بگیرد.
- ارزیابی ایمنی: فاصله ایمنی و نحوه توقف ماشین باید مطابق تحلیل خطر و مدار ایمنی کل بررسی شود.
در انتخاب ستون مستقل، مسیر عبور افراد و تجهیزات حمل‌ونقل را نیز در نظر بگیرید. ستونی که در مسیر لیفتراک یا انتقال مواد قرار می‌گیرد، حتی اگر از نظر اپتیکی درست جانمایی شده باشد، به حفاظت فیزیکی یا تغییر محل نیاز دارد. این موضوع در راهکارهای ایمنی صنعتی به‌اندازه انتخاب خود سنسور اهمیت دارد.
نصب و تنظیم صحیح ستون‌های Device و Mirror
نصب باید با جانمایی دقیق و قابل اندازه‌گیری آغاز شود. ابتدا محدوده خطر، مسیرهای دسترسی و محل استقرار تجهیز مشخص می‌شود؛ سپس پایه ستون یا براکت روی سازه‌ای مقاوم نصب می‌شود. پس از آن، ارتفاع و زاویه تجهیز تنظیم و در پایان، وضعیت عملکردی سیستم ایمنی آزمون می‌شود.
برای ستون‌های Device، هم‌راستایی فرستنده و گیرنده باید در شرایط واقعی ماشین کنترل شود. برای Mirror Columns، تنظیم هر آینه باید به‌صورت مرحله‌ای انجام شود تا مسیر پرتو در تمام طول خود پایدار باقی بماند. تغییر دادن هم‌زمان چند نقطه تنظیم، عیب‌یابی را دشوار می‌کند و احتمال خطا را بالا می‌برد.
چک‌لیست راه‌اندازی پس از نصب
پس از تکمیل نصب، تنها روشن‌شدن نشانگر تجهیز برای تأیید کافی نیست. باید واکنش سیستم در شرایط واقعی، پایداری سیگنال، عدم وجود دسترسی ناایمن و عملکرد توقف ماشین بررسی شود. این آزمون‌ها باید توسط افراد دارای صلاحیت و با توجه به دستورالعمل تجهیز و طراحی ایمنی ماشین انجام شوند.
- محکم‌بودن پایه ستون، براکت‌ها و پیچ‌های تثبیت را بررسی کنید.
- ارتفاع، زاویه و هم‌راستایی سنسور یا آینه را کنترل کنید.
- مسیر پرتو و نبود مانع، بازتاب مزاحم یا نقطه کور را ارزیابی کنید.
- کابل‌ها، کانکتورها و شعاع خم کابل را بازبینی کنید.
- عملکرد حفاظتی و واکنش ماشین به قطع میدان ایمنی را طبق طرح ایمنی آزمایش کنید.
- برای بازدید، تمیزکاری و کنترل دوره‌ای یک روش مشخص تعریف کنید.
خطاهای رایج در نصب تجهیزات حفاظتی روی ستون
رایج‌ترین خطا، انتخاب محل نصب تنها بر اساس راحتی اجرا است. ممکن است ستون از نظر مکانیکی به‌سادگی نصب شود، اما ارتفاع آن مسیر عبور ناایمن ایجاد کند یا فاصله لازم برای توقف ماشین رعایت نشود. براکت‌های نصب ستون‌های دستگاه آینه Mounting Brackets Device باید بخشی از طراحی حفاظت باشند، نه تصمیمی که پس از انتخاب سنسور گرفته می‌شود.
خطای دیگر، نصب ستون روی کف یا سازه کم‌استحکام است. لرزش تدریجی می‌تواند زاویه سنسور یا آینه را تغییر دهد و سیستم را ناپایدار کند. استفاده از مهار نامناسب، اتصالات موقت یا پروفیل ضعیف نیز در طول زمان مشکل‌ساز می‌شود.
نادیده‌گرفتن نظافت آینه‌ها و بازدید دوره‌ای نیز در سیستم‌های چندطرفه خطرناک است. آلودگی یا خراش سطح آینه ممکن است کیفیت سیگنال را کم کند. همچنین نباید ستون آینه را در محلی نصب کرد که احتمال برخورد بار، پالت، بازوی ربات یا اپراتور با آن زیاد است.
اشتباه مهم دیگر، تغییر در موقعیت ستون یا براکت پس از راه‌اندازی بدون ارزیابی مجدد است. جابه‌جایی چند سانتی‌متری یک تجهیز ایمنی می‌تواند فاصله ایمنی یا پوشش دسترسی را تغییر دهد. هر اصلاح مکانیکی باید همراه با کنترل عملکرد و بازبینی طراحی ایمنی انجام شود.
چه زمانی مشاوره فنی برای انتخاب این تجهیزات لازم است؟
در کاربردهای ساده با فریم نصب آماده، انتخاب لوازم نصب سازگار با مدل تجهیز معمولاً مسیر مشخصی دارد. اما اگر نیاز به حفاظت چندطرفه، استفاده از آینه، مسیر پرتو بلند، محیط پرلرزش، فضای محدود یا جانمایی کنار تردد تجهیزات حمل وجود دارد، مشاوره فنی می‌تواند از اصلاحات پرهزینه بعدی جلوگیری کند.
برای انتخاب براکت‌های نصب ستون‌های دستگاه آینه Mounting Brackets Device، اطلاعاتی مانند مدل تجهیز، عکس یا نقشه محل نصب، ابعاد دهانه خطر، ارتفاع موردنیاز، نوع ماشین و شرایط محیطی باید در اختیار تیم فنی قرار گیرد. آداک تجارت فردا با تمرکز بر تجهیزات سنسور، ایمنی و اتوماسیون صنعتی Leuze می‌تواند در بررسی سازگاری لوازم جانبی با تجهیزات انتخابی و نیاز اجرایی پروژه همراه شما باشد.
جمع‌بندی
براکت‌های نصب ستون‌های دستگاه آینه Mounting Brackets Device زمانی انتخاب درستی هستند که موقعیت تجهیز ایمنی، پایداری مکانیکی و قابلیت تنظیم آن با طراحی واقعی حفاظت هماهنگ باشد. براکت مناسب برای اتصال و هم‌راستایی دقیق تجهیز به‌کار می‌رود، Device Columns راه‌حل نصب مستقل در نبود فریم مناسب هستند و Mirror Columns امکان هدایت پرتو برای حفاظت چندطرفه را فراهم می‌کنند؛ اما آینه‌ها به تنظیم و نگهداری حساس‌ترند. پیش از خرید یا اجرا، مدل تجهیز Leuze، ارتفاع میدان حفاظتی، فاصله ایمنی، شرایط کف و سازه، لرزش، خطر برخورد و نیاز سرویس را بررسی کنید. برای پروژه‌های دارای چند مسیر دسترسی یا محدودیت مکانیکی، ارائه مشخصات ماشین و محل نصب به آداک تجارت فردا کمک می‌کند تا انتخاب لوازم نصب بر پایه سازگاری فنی و نیاز واقعی خط تولید انجام شود.
