سیستم‌های نصب Mounting Systems اجزایی مکانیکی برای نصب مطمئن، تنظیم‌پذیر و تکرارپذیر سنسورها، رفلکتورها، تجهیزات ایمنی و اجزای اتوماسیون صنعتی هستند. انتخاب درست این اجزا فقط به ثابت‌کردن سنسور روی ماشین محدود نمی‌شود؛ براکت یا نگهدارنده مناسب باید امکان تنظیم موقعیت، مقاومت در برابر لرزش، دسترسی برای سرویس و حفظ هم‌راستایی تجهیز را فراهم کند. در خطوط تولیدی که فاصله، زاویه و ارتفاع سنسور بر عملکرد اثر می‌گذارد، Mounting Systems بخشی از راهکار اندازه‌گیری و کنترل محسوب می‌شود، نه یک قطعه جانبی ساده.
سیستم‌های نصب Mounting Systems دقیقاً چه کاری انجام می‌دهند؟
وظیفه اصلی سیستم‌های نصب Mounting Systems ایجاد یک رابط مکانیکی قابل اعتماد بین تجهیز و سازه ماشین است. این رابط، سنسور را در موقعیت موردنیاز نگه می‌دارد و در عین حال اجازه می‌دهد نصب‌کننده ارتفاع، فاصله، زاویه یا جهت تجهیز را با دقت تنظیم کند.
برای مثال، سنسور نوری ممکن است برای تشخیص صحیح قطعه به زاویه مشخصی نسبت به سطح هدف نیاز داشته باشد. اگر بدنه سنسور مستقیماً و بدون امکان تنظیم روی شاسی بسته شود، هر تغییر کوچک در جای قطعات، لرزش سازه یا نیاز به تعویض سنسور می‌تواند زمان راه‌اندازی را افزایش دهد. یک براکت قابل تنظیم یا نگهدارنده میله‌ای این مسئله را کنترل‌پذیر می‌کند.
در تجهیزات ایمنی مانند پرده نوری، کلیدهای ایمنی یا سنسورهای حضور نیز موقعیت نصب باید با محدوده حفاظتی و شرایط عملکرد ماشین هماهنگ باشد. بنابراین، سیستم نصب باید علاوه بر استحکام، قابلیت تنظیم و تثبیت پس از تنظیم را نیز داشته باشد.
اجزای اصلی Mounting Systems برای سنسور و تجهیزات
سیستم‌های نصب Mounting Systems معمولاً از چند گروه قطعه تشکیل می‌شوند که هرکدام برای نوع خاصی از نصب طراحی شده‌اند. انتخاب میان آن‌ها به شکل تجهیز، فضای موجود، میزان آزادی تنظیم و شرایط محیطی وابسته است.
براکت‌های نصب برای اتصال مستقیم و تنظیم موقعیت
براکت نصب برای اتصال سنسور یا تجهیز به بدنه ماشین، پروفیل، قاب محافظ یا سازه فلزی استفاده می‌شود. این براکت‌ها می‌توانند ساده، زاویه‌دار، چرخشی یا دارای شیار تنظیم باشند. شیارها امکان جابه‌جایی محدود تجهیز را پیش از محکم‌کردن نهایی پیچ‌ها فراهم می‌کنند.
براکت مستقیم زمانی مناسب است که محل نصب از ابتدا مشخص و پایدار باشد. براکت زاویه‌دار برای تغییر جهت دید سنسور یا نصب روی گوشه‌های سازه کاربرد دارد. اگر در راه‌اندازی به تنظیم مکرر فاصله یا راستای تجهیز نیاز دارید، مدل‌های دارای شیار یا بازوی قابل تنظیم انتخاب عملی‌تری هستند.
نگهدارنده‌های میله‌ای یا Rod Holders
نگهدارنده‌های میله‌ای، که با عنوان Rod Holders شناخته می‌شوند، برای اتصال سنسور یا براکت به میله‌های نصب به کار می‌روند. این ساختار به کاربر اجازه می‌دهد تجهیز را در امتداد میله جابه‌جا کند، ارتفاع آن را تغییر دهد یا با استفاده از اتصال‌های مناسب، زاویه آن را تنظیم کند.
Rod Holder به‌ویژه در ایستگاه‌هایی مفید است که محل دقیق سنسور هنوز در مرحله راه‌اندازی تعیین می‌شود یا احتمال تغییر قالب، محصول و عرض مسیر انتقال وجود دارد. در چنین شرایطی، به‌جای سوراخ‌کاری مجدد روی شاسی، موقعیت سنسور با بازکردن اتصال و حرکت‌دادن روی میله اصلاح می‌شود.

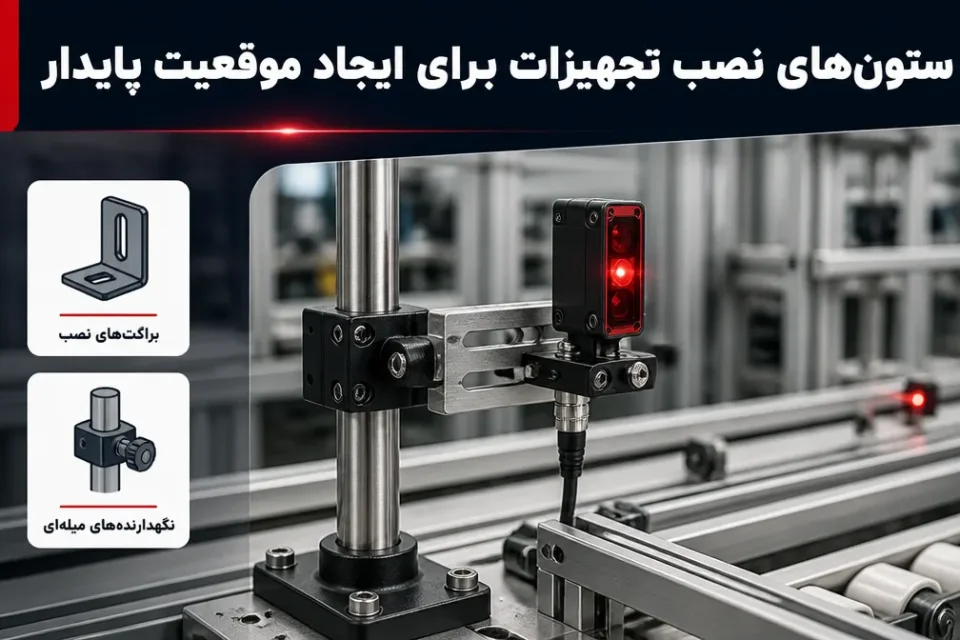

ستون‌های نصب تجهیزات برای ایجاد موقعیت پایدار
ستون نصب تجهیز، یک پایه یا میله سازه‌ای است که نقطه اتکای مناسبی برای براکت‌ها و نگهدارنده‌ها ایجاد می‌کند. این ستون‌ها معمولاً زمانی استفاده می‌شوند که محل مناسبی روی ماشین برای نصب مستقیم وجود ندارد، فاصله تجهیز تا بدنه ماشین باید حفظ شود یا لازم است سنسور در ارتفاعی مشخص قرار گیرد.
ستون‌های نصب می‌توانند نقش مهمی در مرتب‌سازی سازه داشته باشند. به‌جای افزودن قطعات پراکنده به بدنه دستگاه، یک نقطه نصب مشخص ایجاد می‌شود که تجهیزات مرتبط روی آن تنظیم و در صورت نیاز جابه‌جا شوند. این رویکرد در خطوط بسته‌بندی، نوار نقاله‌ها و ایستگاه‌های مونتاژ، تعمیرات بعدی را نیز ساده‌تر می‌کند.
چرا تنظیم‌پذیری در نصب سنسور اهمیت دارد؟
تنظیم‌پذیری مهم‌ترین مزیت عملی سیستم‌های نصب Mounting Systems است، زیرا عملکرد بسیاری از سنسورها به فاصله، زاویه و راستای نصب وابسته است. حتی سنسوری با مشخصات مناسب، اگر در موقعیت نادرست قرار بگیرد، ممکن است تشخیص ناپایدار، خطای تکرارشونده یا توقف‌های غیرضروری ایجاد کند.
در سنسورهای نوری، زاویه تابش و دریافت نور می‌تواند تحت تأثیر بازتاب سطح قطعه، رنگ محصول، براق‌بودن بسته‌بندی یا نور محیط قرار گیرد. در سنسورهای اولتراسونیک، ناحیه تشخیص و جهت قرارگیری نسبت به جسم اهمیت دارد. در سنسورهای القایی نیز فاصله سوئیچینگ و نوع قطعه فلزی باید در محل نصب واقعی بررسی شود.
یک سیستم نصب قابل تنظیم اجازه می‌دهد راه‌انداز ابتدا تجهیز را در محدوده مناسب قرار دهد، عملکرد را با قطعات واقعی آزمایش کند و سپس اتصال‌ها را با اطمینان محکم سازد. این کار احتمال تغییرات پرهزینه در سازه ماشین را کاهش می‌دهد.
برای انتخاب براکت و نگهدارنده میله‌ای چه معیارهایی مهم است؟
برای انتخاب سیستم‌های نصب Mounting Systems ابتدا باید مشخص کنید تجهیز قرار است کجا، با چه آزادی حرکتی و در چه شرایطی نصب شود. انتخاب صرفاً بر اساس ابعاد ظاهری سنسور کافی نیست؛ نوع سازه، دسترسی به پیچ‌ها و تنش‌های مکانیکی نیز باید بررسی شوند.
- نوع و ابعاد تجهیز: شکل بدنه، قطر سنسورهای استوانه‌ای، محل سوراخ‌های نصب و وزن تجهیز باید با براکت یا بست سازگار باشد.
- میزان تنظیم موردنیاز: برای تنظیم ارتفاع، فاصله یا زاویه، از براکت شیار‌دار، مفصل‌دار یا Rod Holder استفاده کنید؛ برای محل‌های ثابت، اتصال ساده‌تر کافی است.
- محل اتصال به ماشین: بررسی کنید تجهیز روی ورق، پروفیل آلومینیومی، قاب محافظ، ستون مستقل یا میله نصب خواهد شد.
- لرزش و ضربه: در نزدیکی موتور، پرس، نوار نقاله سنگین یا بخش‌های متحرک، استحکام مجموعه و امکان شل‌شدن پیچ‌ها اهمیت بیشتری دارد.
- شرایط محیطی: رطوبت، شست‌وشو، گردوغبار، دمای محیط و احتمال تماس با مواد فرایندی می‌تواند جنس و طراحی اجزای نصب را تعیین کند.
- دسترسی سرویس: سنسور و اتصالات آن باید بدون بازکردن بخش‌های غیرضروری ماشین قابل تنظیم، تمیزکاری یا تعویض باشند.
اگر چند سنسور در یک ایستگاه نصب می‌شوند، بهتر است محل نصب هرکدام از ابتدا با مسیر کابل، محدوده حرکت قطعات و نقاط کور اپراتور بررسی شود. آداک تجارت فردا می‌تواند در بررسی سازگاری تجهیزات Leuze با سازه نصب و شرایط کاربرد، اطلاعات فنی موردنیاز را در اختیار تیم‌های فنی قرار دهد.
سیستم نصب مناسب برای سنسورهای مختلف چگونه انتخاب می‌شود؟
نوع سنسور مسیر انتخاب را مشخص می‌کند، اما یک قاعده ثابت وجود دارد: سیستم نصب باید بدون ایجاد تنش روی بدنه یا کابل، سنسور را در راستای عملکرد موردنیاز نگه دارد. هرگاه تنظیم محل سنسور بخشی از فرایند راه‌اندازی است، استفاده از اجزای قابل تنظیم مزیت مشخصی دارد.
سنسورهای نوری و رفلکتورها
برای سنسورهای نوری و رفلکتورها، حفظ راستای دید اهمیت بالایی دارد. براکت‌هایی که امکان تنظیم زاویه و فاصله را فراهم می‌کنند، به‌ویژه در کاربردهای تشخیص لبه، شمارش قطعه، کنترل حضور و تشخیص بسته‌بندی، انتخاب مناسبی هستند. رفلکتور نیز باید روی پایه‌ای پایدار قرار گیرد تا با لرزش یا ضربه از محور سنسور خارج نشود.
سنسورهای استوانه‌ای القایی و خازنی
برای سنسورهای استوانه‌ای، نگهدارنده متناسب با قطر بدنه و مهره‌های سنسور انتخاب می‌شود. نصب نباید باعث فشار نامتقارن یا آسیب به رزوه شود. همچنین، در سنسورهای القایی باید از قرارگرفتن ناخواسته اجزای فلزی در ناحیه حساس سنسور جلوگیری کرد و فاصله‌های توصیه‌شده سازنده را در طراحی لحاظ کرد.
تجهیزات ایمنی و سنسورهای حفاظتی
در تجهیزات ایمنی، براکت باید امکان هم‌راستاسازی دقیق را ایجاد کند، اما پس از تنظیم نباید به‌سادگی جابه‌جا شود. هر تغییر در موقعیت تجهیزات حفاظتی می‌تواند بر پوشش ناحیه خطر اثر بگذارد؛ به همین دلیل، نصب و تأیید عملکرد باید بر اساس دستورالعمل تجهیز و ارزیابی ایمنی ماشین انجام شود. براکت مناسب جایگزین طراحی ایمنی یا اعتبارسنجی عملکرد سیستم نیست.
مراحل نصب و تنظیم دقیق تجهیزات روی Mounting Systems
نصب موفق سیستم‌های نصب Mounting Systems با تعیین نقطه مرجع شروع می‌شود، نه با بستن فوری پیچ‌ها. ابتدا باید موقعیت واقعی قطعه، مسیر حرکت، فاصله تشخیص، دید سنسور و فضای کابل‌کشی را روی ماشین بررسی کنید.
- محل عملکرد تجهیز را مشخص کنید: تعیین کنید سنسور دقیقاً چه چیزی را، در چه فاصله‌ای و در کدام نقطه از فرایند باید تشخیص دهد.
- سازه و قطعه نصب را انتخاب کنید: براکت، Rod Holder یا ستون را بر اساس نوع سطح اتصال، وزن تجهیز و دامنه تنظیم موردنیاز برگزینید.
- اتصال اولیه را با امکان تنظیم ببندید: پیچ‌ها را به اندازه‌ای محکم کنید که مجموعه نگه داشته شود، اما امکان جابه‌جایی کنترل‌شده باقی بماند.
- سنسور را با شرایط واقعی راه‌اندازی کنید: قطعات واقعی، سرعت واقعی خط و وضعیت‌های محتمل خطا را تا حد امکان آزمایش کنید.
- موقعیت نهایی را تثبیت کنید: پس از رسیدن به عملکرد پایدار، همه اتصال‌ها را مطابق الزامات مکانیکی مجموعه محکم کنید و از برخورد با بخش‌های متحرک مطمئن شوید.
- کابل و دسترسی سرویس را کنترل کنید: کابل نباید تحت کشش، خم شدید یا خطر برخورد باشد و امکان دسترسی بعدی به تنظیمات و چراغ‌های وضعیت سنسور حفظ شود.
پس از نصب، تغییر موقعیت را تنها با یک آزمایش ساده تأیید نکنید. تجهیز باید در چرخه‌های عادی، تغییرات محصول و شرایطی که احتمال لرزش یا انحراف مکانیکی وجود دارد نیز ارزیابی شود. این بررسی به‌خصوص در کاربردهای پرسرعت یا ایمنی‌محور ضروری است.

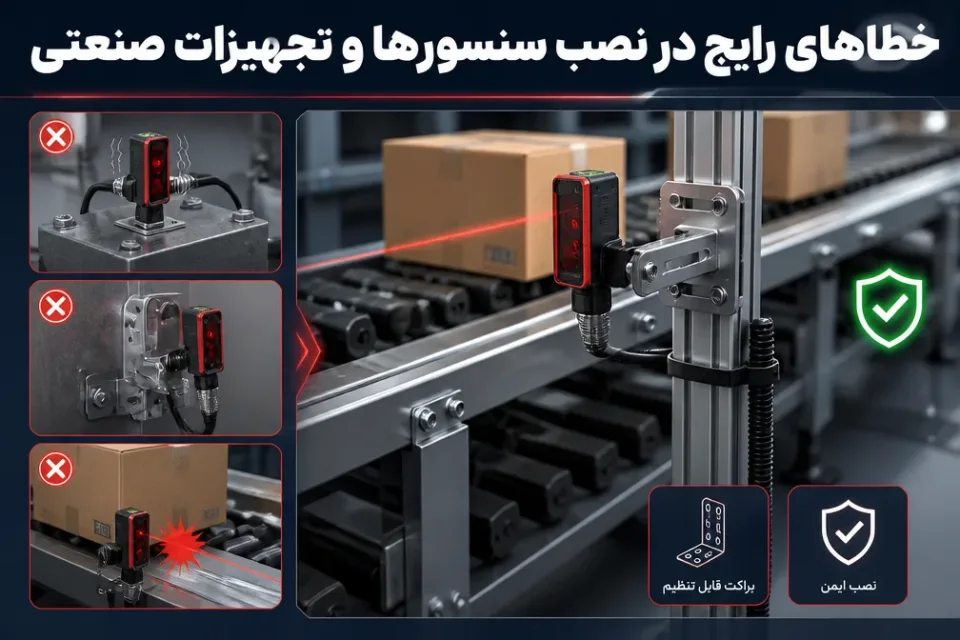

خطاهای رایج در نصب سنسورها و تجهیزات صنعتی
بسیاری از خطاهای سنسور در عمل از انتخاب نامناسب یا اجرای ضعیف سیستم‌های نصب Mounting Systems ناشی می‌شوند. رفع این خطاها معمولاً با بررسی مکانیکی محل نصب سریع‌تر از تغییر مداوم تنظیمات الکتریکی یا تعویض بی‌دلیل سنسور است.
- نصب مستقیم سنسور روی سطحی که لرزش بالایی دارد، بدون درنظرگرفتن استحکام و قفل‌شدن اتصالات.
- انتخاب براکت بدون دامنه تنظیم کافی و مجبورشدن به خم‌کردن، سوراخ‌کاری مجدد یا استفاده از قطعات غیراستاندارد در زمان راه‌اندازی.
- قرار دادن سنسور در مسیر برخورد قطعه، لیفتراک، ابزار اپراتور یا بخش متحرک ماشین.
- بی‌توجهی به شعاع خمش کابل و استفاده از کابل به‌عنوان عامل نگهدارنده یا محدودکننده حرکت تجهیز.
- تنظیم سنسور با یک نمونه محصول و نادیده‌گرفتن تغییرات واقعی در ابعاد، رنگ، بازتاب یا سرعت خط.
- شل‌ماندن اتصال‌های براکت و Rod Holder پس از تنظیم نهایی یا نداشتن امکان دسترسی برای بازبینی دوره‌ای.
راه‌حل پایدار، انتخاب ترکیبی از تجهیز مناسب و پایه نصب مناسب است. اگر تشخیص پس از تعویض براکت یا تثبیت محل نصب بهتر می‌شود، لازم است سایر نقاط نصب نیز با همین نگاه بررسی شوند.
نگهداری و بازبینی دوره‌ای سیستم‌های نصب
نگهداری سیستم‌های نصب Mounting Systems باید هم‌زمان با بازبینی خود سنسور انجام شود. اگر سنسور سالم باشد اما پایه آن جابه‌جا شده، پیچ‌ها شل شده باشند یا کابل به مجموعه نیرو وارد کند، نتیجه اندازه‌گیری همچنان می‌تواند ناپایدار باشد.
در بازدیدهای دوره‌ای، محکم‌بودن پیچ‌ها، نبود ترک یا تغییر شکل در براکت، وضعیت بست میله‌ای، تمیزی محل نصب و نبود برخورد مکانیکی را کنترل کنید. همچنین توجه کنید که اضافه‌شدن محافظ، تغییر مسیر نوار نقاله یا تعویض قطعات ماشین ممکن است زاویه یا فاصله مؤثر سنسور را تغییر دهد.
در محیط‌های دارای شست‌وشو، مواد خورنده یا گردوغبار زیاد، جنس اجزای نصب و وضعیت اتصال‌ها اهمیت بیشتری پیدا می‌کند. انتخاب نهایی باید با توجه به شرایط واقعی محیط و مشخصات فنی قطعات انجام شود، نه صرفاً ظاهر مشابه آن‌ها.
چه زمانی به مشاوره فنی برای انتخاب سیستم نصب نیاز دارید؟
اگر سنسور در راه‌اندازی پایدار عمل نمی‌کند، فضای نصب محدود است، تغییرات محصول زیاد است یا تجهیز در یک کاربرد ایمنی به کار می‌رود، انتخاب سیستم نصب را به مرحله خرید قطعه محدود نکنید. در این وضعیت، بررسی هم‌زمان سنسور، سازه، مسیر حرکت محصول و شیوه تنظیم ضروری است.
برای نمونه، ممکن است یک سنسور از نظر برد تشخیص مناسب باشد، اما به‌دلیل نبود فضای کافی برای تنظیم زاویه یا محافظت‌نشدن از محل نصب، در عمل انتخاب مناسبی نباشد. در چنین مواردی، ترکیب براکت، نگهدارنده میله‌ای و ستون نصب می‌تواند راه‌حل ساده‌تر و قابل‌سرویس‌تری ایجاد کند.
آداک تجارت فردا برای انتخاب تجهیزات Leuze و اجزای نصب متناسب با کاربردهای سنجش، کنترل و ایمنی صنعتی، می‌تواند به تیم‌های مهندسی کمک کند تا مشخصات تجهیز و محدودیت‌های نصب را پیش از اجرا بررسی کنند.
تنها نمایندگی رسمی Leuze (لویز) در ایران اداک تجارت فردا
جمع‌بندی
سیستم‌های نصب Mounting Systems زمانی بهترین نتیجه را می‌دهند که به‌عنوان بخشی از طراحی کاربرد دیده شوند، نه صرفاً یک ملحقات مکانیکی. براکت‌های نصب برای اتصال مستقیم و تنظیم محدود، نگهدارنده‌های میله‌ای برای انعطاف بیشتر در جانمایی و ستون‌های نصب برای ایجاد نقطه اتکای مستقل به کار می‌روند. انتخاب مناسب باید بر پایه نوع سنسور یا تجهیز، فضای سازه، نیاز به تنظیم، لرزش، شرایط محیطی، کابل‌کشی و دسترسی سرویس انجام شود. اگر عملکرد سنسور ناپایدار است، پیش از تغییر تنظیمات یا تعویض تجهیز، محل نصب، هم‌راستایی و استحکام مجموعه را بررسی کنید. برای کاربردهای پیچیده یا ایمنی‌محور نیز بهتر است مشخصات فنی تجهیز و روش نصب پیش از اجرا با کارشناسان آداک تجارت فردا بررسی شود تا راهکار انتخاب‌شده در شرایط واقعی خط تولید قابل اتکا و قابل نگهداری باشد.
